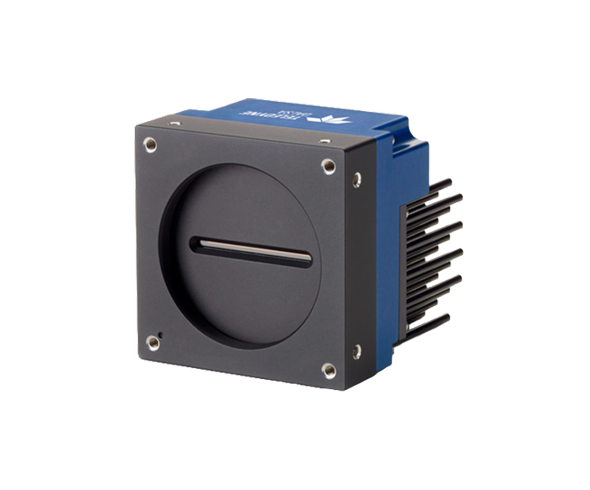

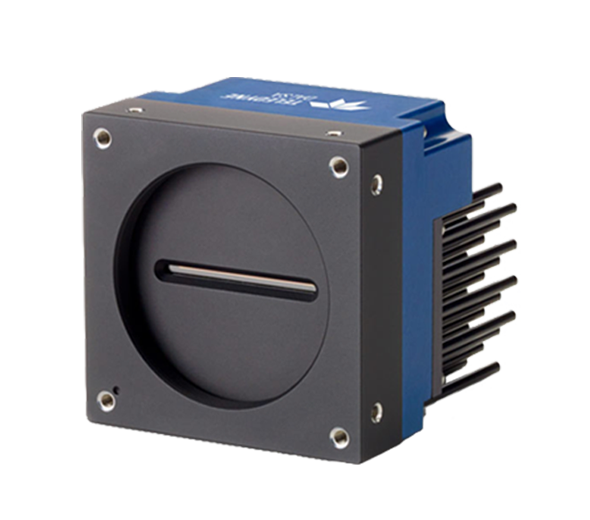

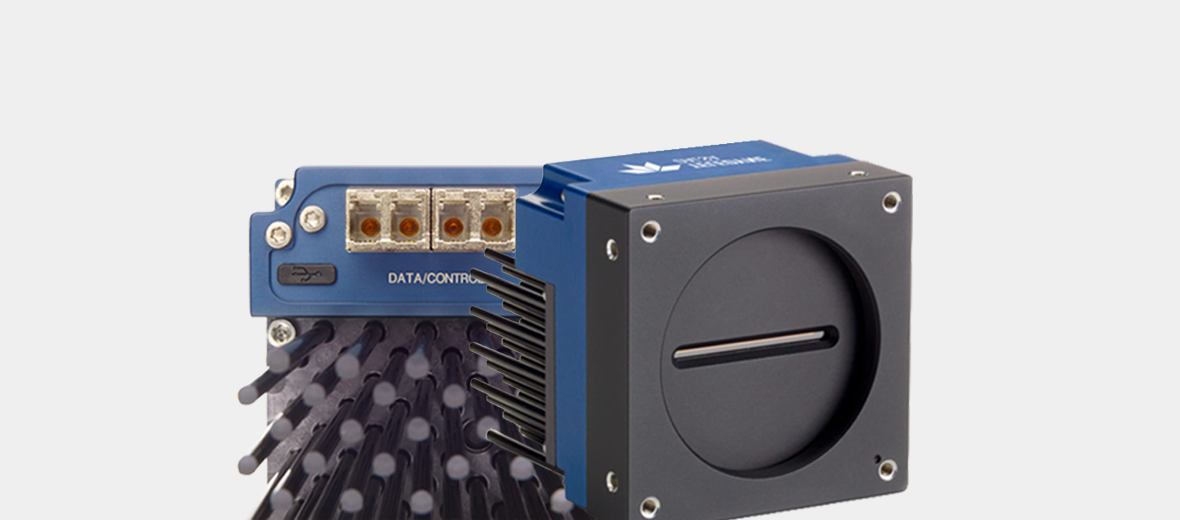

Linea HS 8k, 280kHz, CLHS SFP+
저렴한 비용으로 초고속 촬영 가능한 Linea HS 시리즈의 8k 해상도 TDI 카메라

현존하는 TDI 라인스캔 카메라중
가장 높은 생산성을 제공하는 LineaHS 카메라를 소개합니다.

앤비젼에서 제공하는 Linea HS 8K는 최신 CMOS 기술이 적용된 TDI 카메라로 빠른 속도와 높은 감도, 낮은 노이즈 등 최고의 품질을 제공합니다. 또한, 다양한 이미징 조건을 구현한 영상 획득도 가능하여 검출력을 향상시킬수 있습니다.

Packed with powerful features

The Linea HS cameras deliver the highest performance available, with unique features that significantly improve detectability for many demanding applications.


- HDR Imaging

- Sychronized IO to control external lighting

  from the camera

- Fiber optic cables up to 100 m

Equipped for the Future

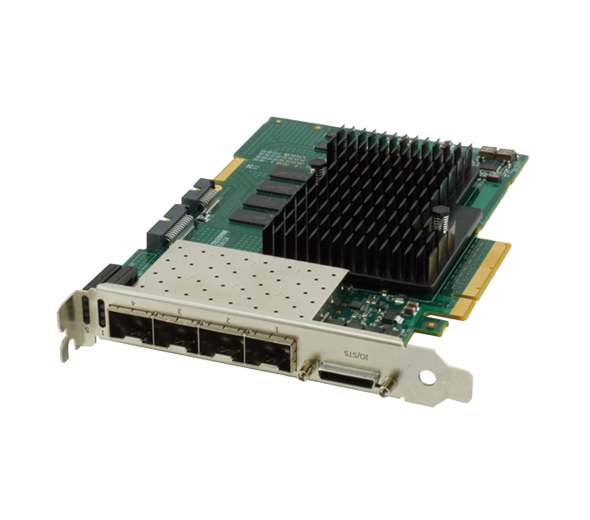

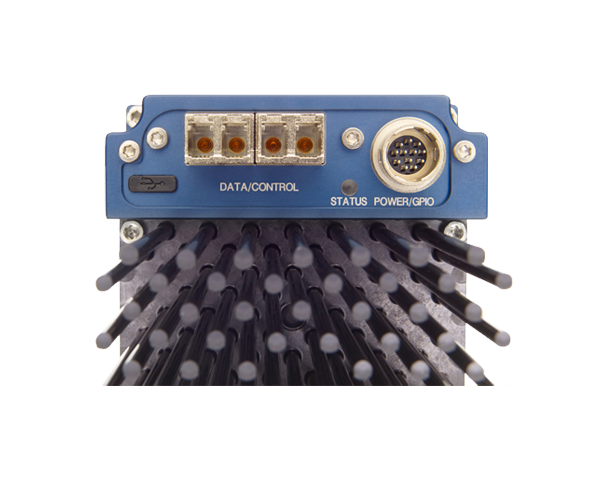

The Linea HS brings your imaging system the speed and power of the PCIe Gen 3 platform when paired with Xtium2. The Xtium™2 CLHS FX8 builds in native fiber optic connectors, supporting up to four bidirectional SFP+ modules to deliver aggregate bandwidth of 4.8 GBytes/s, all in a compact, half-length, single slot solution.

With slim, robust, and cost effective fiber optic cabling, Linea HS and Xtium2 allow cable lengths beyond 100 meters to enable the newest and most demanding vision applications.

Typical Applications

The Linea HS enables high speed and high sensitivity imaging in light starved conditions like these


- FPD Inspection

- PCB Inspection

- Wafer Inspection

- Gene Sequencing

- Digital Pathology



If you need maximum throughput in the toughest conditions, you need Linea HS.

주요 사양

Family Linea HS
Partnumber HL-FM-08K30H-00-R
Number of Pixels 8192 pixels
Number of Lines 192 (128+64)
Line Rate 280 kHz
Pixel Size 5 µm
Interface Camera Link HS LC fiber optic
Chroma Mono
Responsivity 500 DN/nJ/cm²
Dynamic Range 70 dB
Sensor size(Image Circle) 40.96 mm
Sensor type CMOS
Mount M58 x 0.75
Size 76 x 76 x 85 mm
Maker Teledyne Dalsa

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2021년] Linea HS 8k / 13k / 16k Datasheet 다운로드
매뉴얼 [2023년] Linea HS series Manual 다운로드
3D 도면 Linea ML & HS 16K SFP 3D Model 다운로드
3D 도면 Linea ML & HS 8K 3D Model (STEP) 다운로드

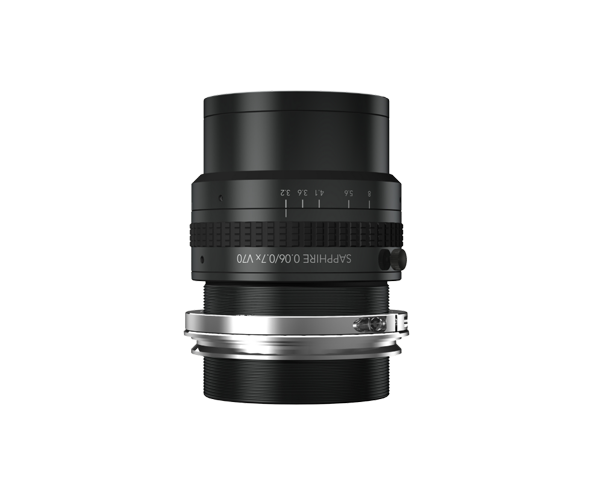

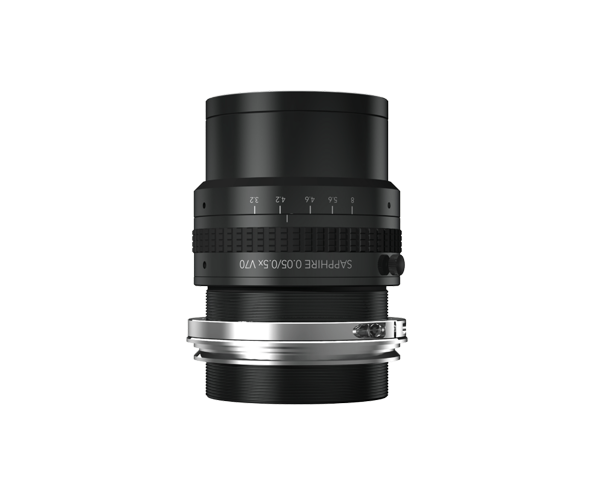

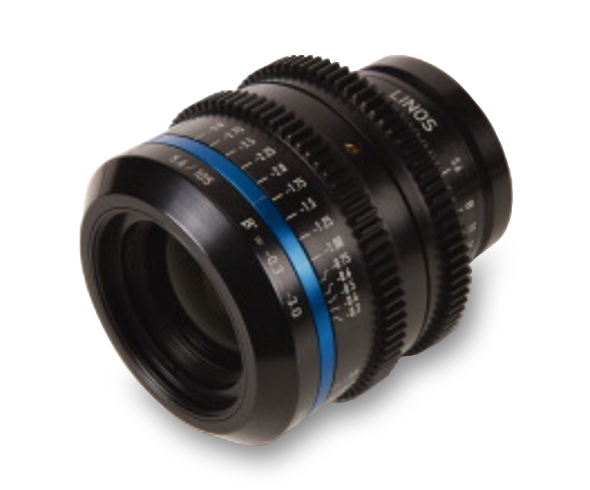

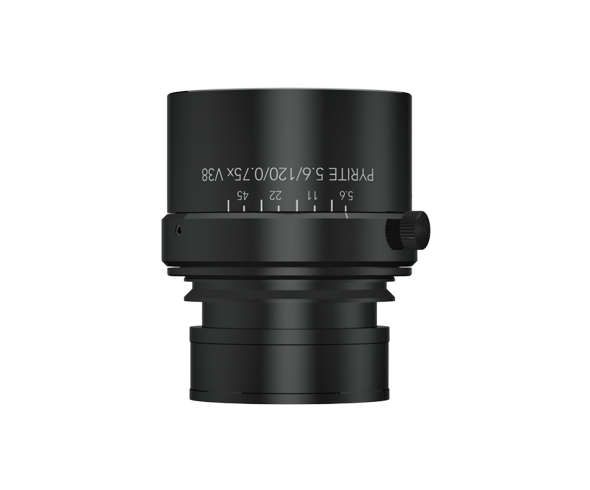

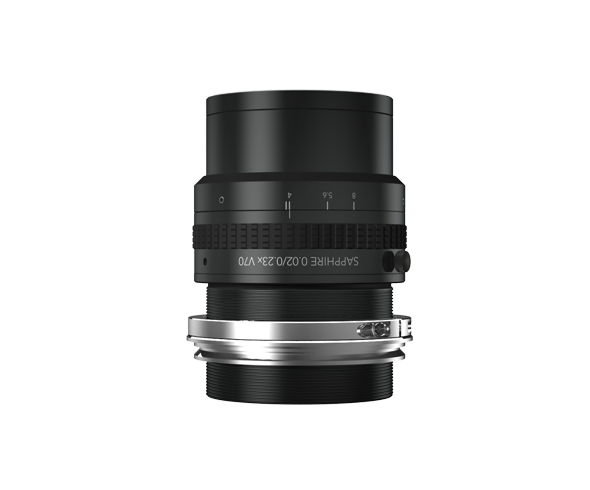

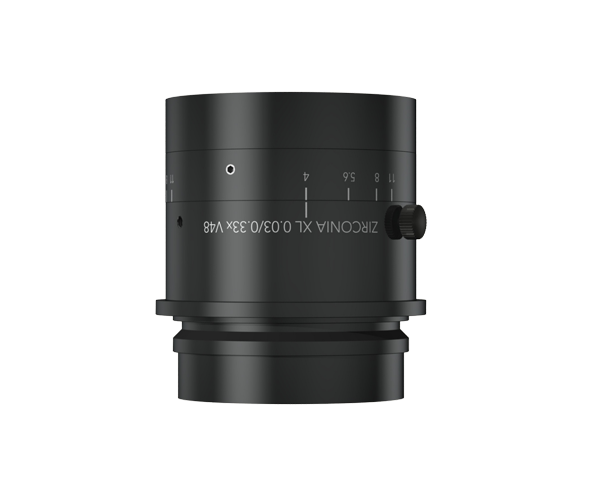

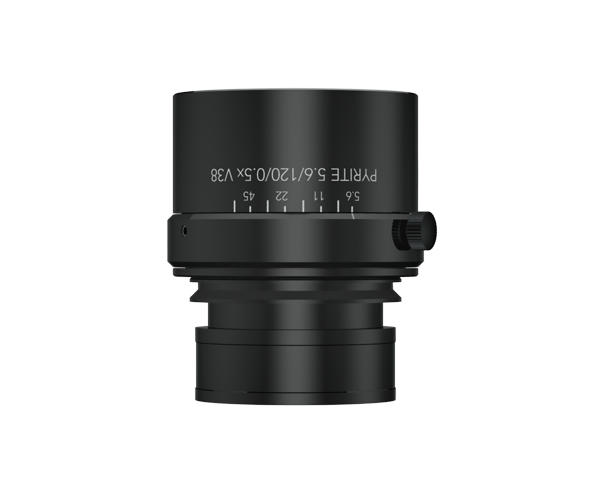

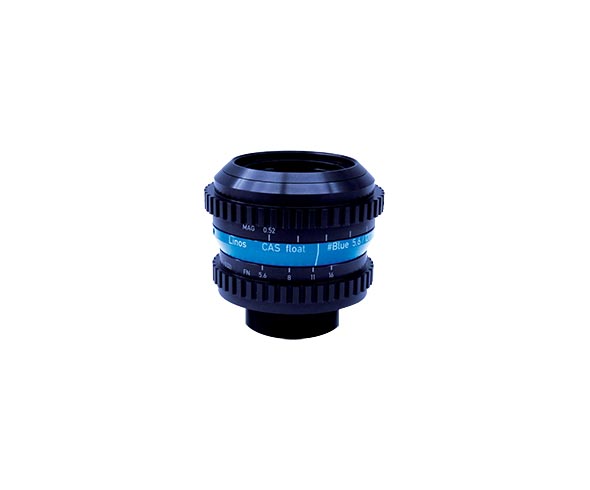

관련 제품
