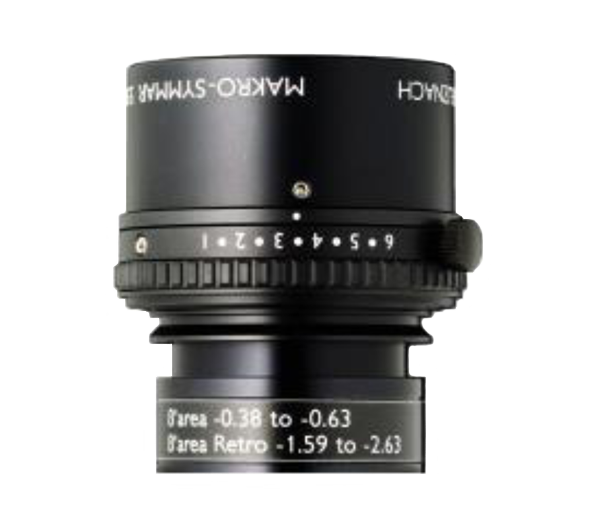

Makro-Symmar 5.6/120 0.33x
line scan 카메라 및 대형 센서에 사용 가능한 중저가형 전용 렌즈

Key features

- Developed for high-resolution 12k line scan applications with pixel sizes from 3.5 μm up to 5 μm

- Focus and iris setting lockable

- High resolution optics 400 - 1,000 nm

- Very high optical image quality in the large sensor range

광학계산기

Large format 렌즈의 배율, F/# 입력을 통해

유용한 정보를 얻을 수 있습니다.



1) Back Focal Length

2) Working Distance

3) Total Track

4) DOF

주요 사양

Family Makro-Symmar
Partnumber 1097788
Magnification range 0.23 ~ 0.38 x
Magnification 0.33 x
Image circle 90 mm
Focal length 120.0 mm
F/# 5.6
Wavelength Visible
Type -0161
Mount V38
Maker Schneider

다운로드

구분 파일명 다운로드
카달로그 2021 앤비젼 카달로그 다운로드
데이터시트 Makro-Symmar 5.6/120 0.33x Datasheet 다운로드
3D 도면 Makro-Symmar 5.6/120 0.33x 3D Model (STEP) 다운로드
