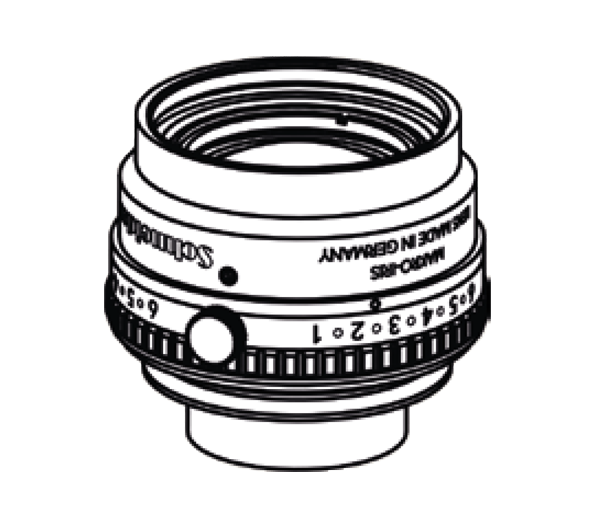

PYRITE 4.0/80 V38 (구 Componon-S)
Unifoc System V마운트 MACRO 렌즈

Key features

- Very high optical image quality in the large sensor range

- Vibration-insensitive for stable optical performance

- Reverse position of the lens possible to enlarge the magnification range

- Lockable distance and aperture settings

광학계산기

Large format 렌즈의 배율, F/# 입력을 통해

유용한 정보를 얻을 수 있습니다.



1) Back Focal Length

2) Working Distance

3) Total Track

4) DOF

주요 사양

Family PYRITE
Partnumber 1097276
Magnification range 0.04 ~ 0.33 x
Magnification 0.5 x
Image circle 80 mm
Focal length 80.34 mm
F/# 4 ~ 45
Wavelength Visible
Type -0051
Mount V38
Maker Schneider

다운로드

구분 파일명 다운로드
카달로그 2022 앤비젼 솔루션 가이드(전제품 카달로그) 다운로드
데이터시트 Componon-S 4.0/80 Datasheet (이전) 다운로드
데이터시트 PYRITE 4.0/80 V38 Datasheet 다운로드
3D 도면 Componon-S 4.0/80 3D model (STEP) (이전) 다운로드
3D 도면 PYRITE 4.0/80 V38 3D Model(STP) 다운로드
