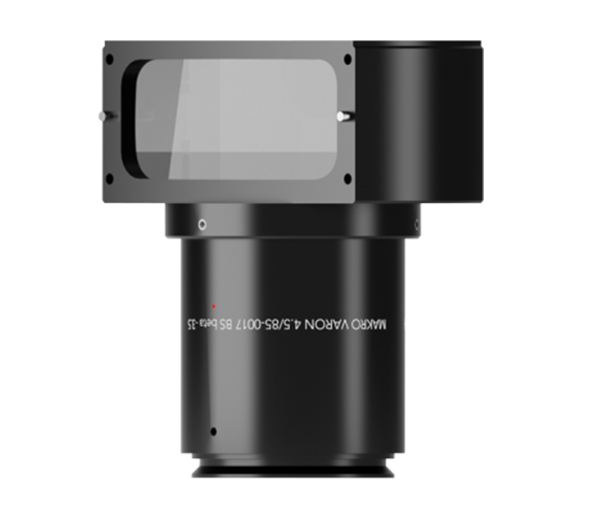

- PYRITE 4.5/85/0.5x-2.0x V38 (구 Macro Varon)
- 0.5X부터 2X까지의 넓은 배율에서 높은 화질을 자랑하는 고성능 floating 렌즈
Key features
- Developed for high-resolution 12k line scan applications with pixel sizes from 3.5 μm up to 5 μm
- Focus and iris setting lockable
- High resolution optics 400 - 1,000 nm
- Very high optical image quality in the large sensor range
광학계산기
Large format 렌즈의 배율, F/# 입력을 통해
유용한 정보를 얻을 수 있습니다.
1) Back Focal Length
2) Working Distance
3) Total Track
4) DOF
주요 사양
| Family | PYRITE |
|---|---|
| Partnumber | 1072517 |
| Magnification range | 0.5 ~ 2.0 x |
| Magnification | 0.1 x |
| Image circle | 62.5 mm |
| Focal length | 85.13 mm |
| F/# | 4.5 |
| Wavelength | Visible |
| Type | Fixed focal length |
| Mount | V38 |
| Maker | Schneider |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | 2022 앤비젼 솔루션 가이드(전제품 카달로그) |  |
| 데이터시트 | Macro Varon 4.5/85 Datasheet (이전) | |
| 데이터시트 | PYRITE 4.5/85/0.5x-2.0x V38 Datasheet | |
| 3D 도면 | Macro Varon 4.5/85 3D model (이전) | |
| 3D 도면 | Macro Varon 4.5/85 Lens 3D model (STEP) (이전) | |
| 3D 도면 | PYRITE 4.5/85/0.5x-2.0x V38 3D Model(STP) | |
