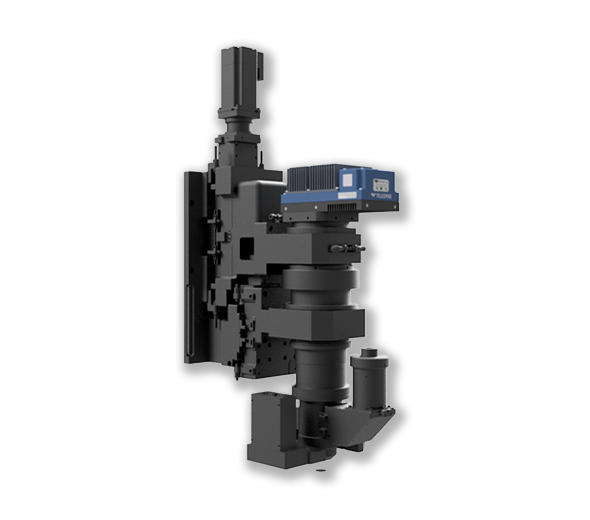

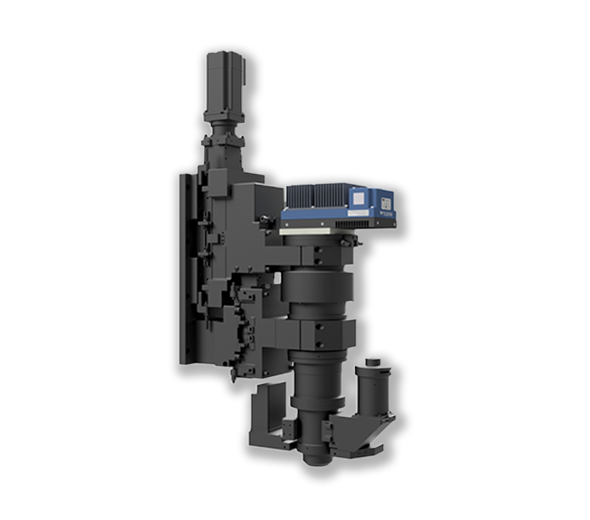

- enAF 1MHz 10x
- 1MHz 10x용 앤비젼 개발 자동 초점 모듈
고속의 검사 환경에서 실시간으로 자동초점이 가능한
Autofocus Module enAF를 소개합니다.
enAF 1MHz 10x
Feature Highlight
- 최대 1MHz 고속 카메라 대응
- 10x 고배율 지원
- 필드에서 검증된 고속 AF 시스템
- BF, DF 복합 모듈과 호환
Autofocus On/Off 이미지 비교
앤비젼의 AutoFocus Module은 이미징 광학계를 검사 대상체의 굴곡을 따라 Z축으로 실시간 제어하여 모든 영역에서 최적 포커스 영상을 구현하는 모듈입니다.
앤비젼의 Autofocus actuator가 적용된 이미징 모듈은 Tact time 단축을 위한 고속 AOI 환경에서도 검사체의 굴곡을 정밀하게 추종할 수 있습니다.
앤비젼의 Autofocus actuator가 적용된 이미징 모듈은 Tact time 단축을 위한 고속 AOI 환경에서도 검사체의 굴곡을 정밀하게 추종할 수 있습니다.
주요 사양
| Family | enAF 1MHz |
|---|---|
| Partnumber | EO-IM-APDA00 |
| Sample Speed | 500 mm/s |
| Max. Tracking Error | 1.5 µm |
| Min.DOF | ±2.3 µm |
| Magnification | 10.0 x |
| Focusing Range | 20 mm |
| PC Interface | Ethernet |
| Slope Condition | 20µm/50mm |
| Motion | Dual Motion |
| Camera type | Line scan |
| Camera model | Linea HS2 16k 1MHz |
| Lens model | APO Diamond 10x |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2025년] Linea HS2 브로슈어 | |
| 데이터시트 | [2025년] enAF 1MHz 10x Datasheet | |
| 3D 도면 | [2025년] enAF 1MHz 10x 3D Model(PDF) | |
| 3D 도면 | [2025년] enAF 1MHz 10x 3D Model(STEP) | |
