APO-DIAMOND 10x TCL
Compact & high performance 10x lens

앤비젼이 Schneider Kreuznach와 독점 개발한
Compact & High perfomance 10x 렌즈를 소개합니다.





Key features

- 82mm sensor 지원

- 고해상도 검사를 위한 High NA 설계

- 400 ~ 650nm 대응 설계

- Height : 361.1mm, Compact formfactor

광학계산기

Large format 렌즈의 배율, F/# 입력을 통해

유용한 정보를 얻을 수 있습니다.



1) Back Focal Length

2) Working Distance

3) Total Track

4) DOF

주요 사양

Family APO-DIAMOND
Partnumber 1106324
Magnification range
Magnification 10 x
Image circle 82 mm
Focal length 35 mm
F/# near TC
Wavelength Visible
Type Fixed focal length
Mount V100
Maker Schneider

다운로드

구분 파일명 다운로드
카달로그 [2025년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2025년] APO-DIAMOND 10x TCL Datasheet 다운로드

동영상

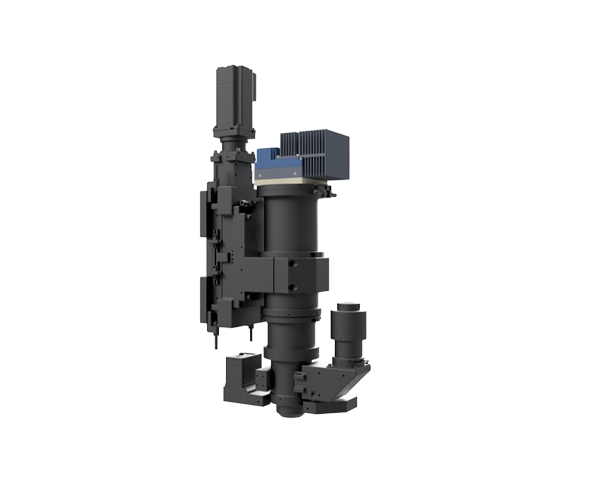

0.5μm 완벽 대응 가능한 멀티모드 TDI 솔루션을 찾고 계시다면?
