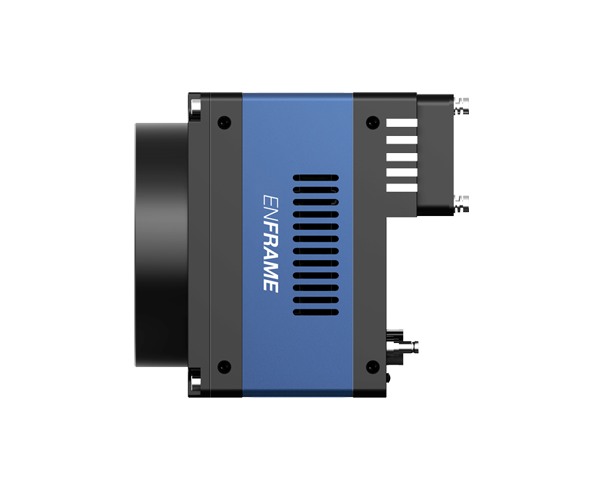

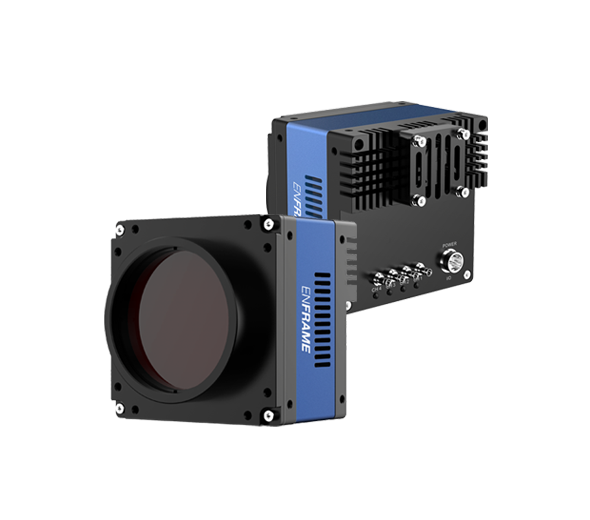

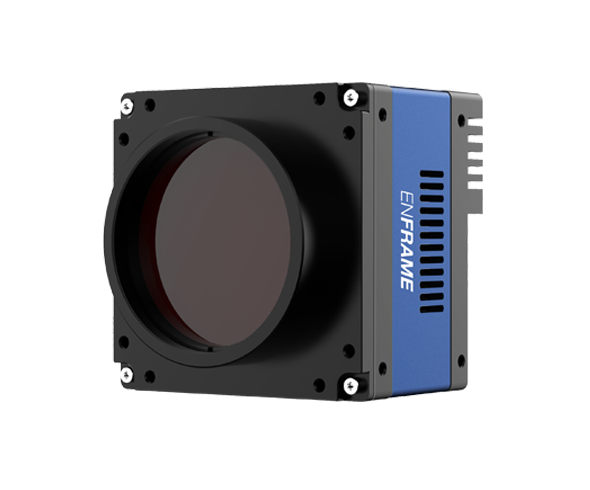

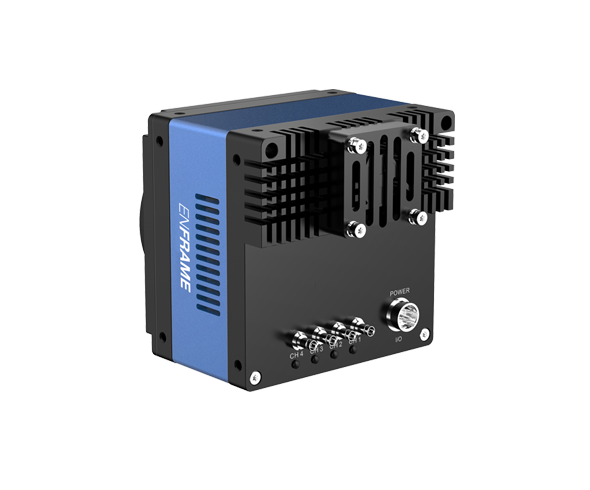

- ENFRAME 151M Color, CXP
- 앤비젼과 협력사가 공동 개발한 고해상도 151M CXP 타입 카메라
14,192 x 10,640 픽셀의 높은 해상도와 6.2fps의 빠른 속도를
합리적인 가격에 제공하는 ENFRAME 151M Color, CXP를 소개합니다.
ENFRAME 151M 전모델에 픽셀 FFC기능을 장착하여
개별 픽셀의 미세한 노이즈와 Image pattern 및 장 노출과 온도 상승으로 인한 Dark current 노이즈를 픽셀 별로 제거 합니다.
또한 카메라 센서가 일정한 온도를 유지 하여 동일 이미지 품질을 제공 하도록 Thermal management 기능을 제공 합니다
특징
- 151M의 고해상도 제공
- Sony IMX 411 Sensor 채택
- Rolling shutter
- 항온 유지를 위한 Thermal management 기능
- Pixel FFC 기능
- Dark current noise correction 기능
- RGB Correnction 기능
ENFRAME
ENFRAME은 앤비젼이 개발한 고성능 Area scan 브랜드명으로 앤비젼에서만 공급받을 수 있는 제품입니다. ENFRAME 카메라는 앤비젼만의 CMOS 카메라 이미지 품질 개선 노하우를 반영하여 검출력을 극대화 할 수 있습니다.
애플리케이션
• FPD cell/module inspection
• Semiconductor wafer inspection
• Semiconductor package inspection
• Electronics manufacturing
• General machine vision
• Medical imaging
주요 사양
| Family | ENFRAME |
|---|---|
| Partnumber | AX7Q10CX470E |
| Resolution | 151 Megapixel |
| Resolution(H*V) | 14192 x 10640 pixel |
| Sensor | Sony IMX 411 |
| Sensor size(Image Circle) | 66.7 mm |
| Sensor Format(Inch) | |
| Turbodrive Frame Rate | |
| Frame Rate | 6.2 fps |
| Pixel Size | 3.76 μm |
| Interface | CoaXPress(CXP-6) |
| Chroma | Color |
| Readout Method | Rolling |
| Dynamic Range | 78 dB |
| Sensor type | CMOS |
| Mount | M72x0.75 |
| Size | 100 x 100 x 58 mm |
| Maker | Huaray |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2023년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | ENFRAME 151M CXP Mono/Color Datasheet | |
| 데이터시트 | [2023년]AX7Q10CX470E datasheet | |
| 3D 도면 | [2023] 100×100×61_1-CXP-M72-3D Model | |
