- ENFRAME 151M PS Mono, CXP-6
- 앤비젼과 협력사가 공동 개발한 151M PS Area scan 카메라
28,384 x 21,280 픽셀의 높은 해상도와 1.45fps의 빠른 속도를
합리적인 가격에 제공하는 ENFRAME 151M PS Mono, CXP를 소개합니다.
ENFRAME 151M 전모델에 카메라 센서가 일정한 온도를 유지 할 수 있는 Thermal management 기능을 제공하여 외부 환경 대비 급격한 온도 차를 가지는 TEC cooling 대비 내부 습기의 위험성에서 자유롭습니다. 또한 픽셀 FFC기능을 장착하여 개별 픽셀의 미세한 노이즈와 image pattern 및 장 노출과 온도 상승으로 인한 Dark current노이즈를 픽셀 별로 제거 합니다.
특징
- 604M(28,384 x 21,280) 의 초고해상도 제공
- Sony IMX 411 Sensor 채택
- Rolling shutter
- 항온 유지를 위한 Thermal management 기능
- Pixel FFC 기능
- Dark current noise correction 기능
- RGB Correnction 기능
ENFRAME
ENFRAME은 앤비젼이 개발한 고성능 Area scan 브랜드명으로 앤비젼에서만 공급받을 수 있는 제품입니다. ENFRAME 카메라는 앤비젼만의 CMOS 카메라 이미지 품질 개선 노하우를 반영하여 검출력을 극대화 할 수 있습니다.
애플리케이션
• FPD cell/module inspection
• Semiconductor wafer inspection
• Semiconductor package inspection
• Electronics manufacturing
• General machine vision
• Medical imaging
주요 사양
| Family | ENFRAME |
|---|---|
| Partnumber | AX7Q10MX670E |
| Resolution | 604 Megapixel |
| Resolution(H*V) | 28384 x 21280 with PS 4Shots pixel |
| Sensor | Sony IMX 411 |
| Sensor size(Image Circle) | 66.7 mm |
| Sensor Format(Inch) | |
| Turbodrive Frame Rate | |
| Frame Rate | 1.45 fps |
| Pixel Size | 3.76 μm |
| Interface | CXP-6 |
| Spectrum | Mono |
| Readout Method | Rolling |
| Dynamic Range | 78 dB |
| Sensor type | CMOS |
| Mount | M72x0.75 |

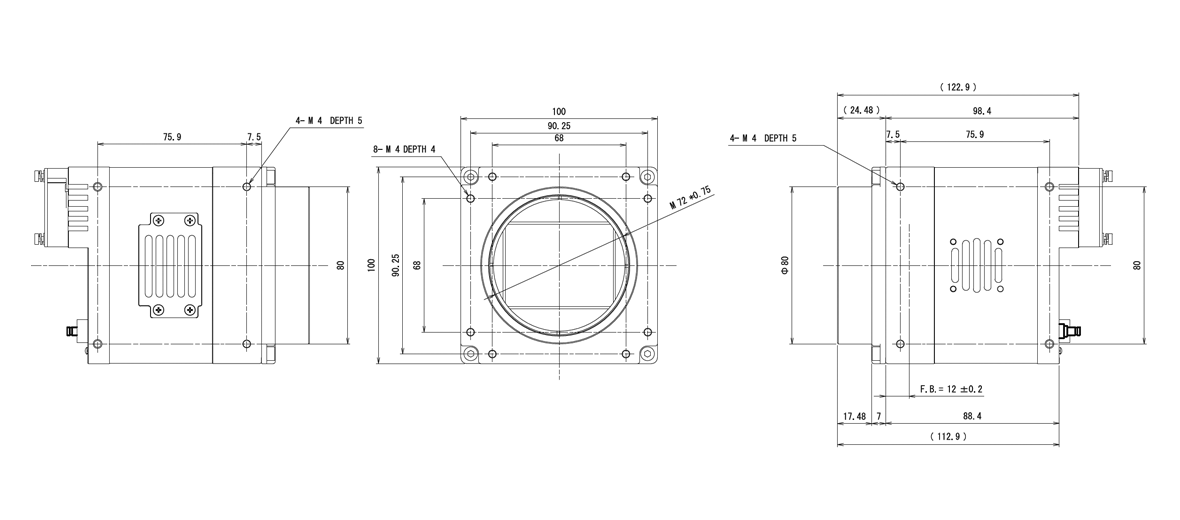

| Size | 100 x 100 x 75.9 mm |
| Maker | Envision |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2024년] iRAYPLE Area scan camera_Ax Series brochure | |
| 데이터시트 | [2025년] ENFRAME 151M Series Datasheet | |
| 3D 도면 | ENFRAME 151M PS Mono/Color, CXP 3D Model(STEP) | |
