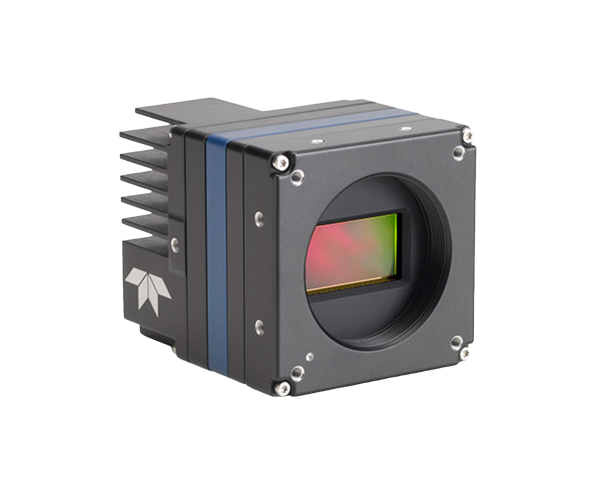

Falcon4 11M Mono, CLHS(609fps)
High fullwell 센서 기반의 초고속 카메라

상용 카메라 중 가장 빠른 Frame rate & 6.6 GB/s의 높은 대역폭

Falcon4 11M는 PCIe 슬롯(PCIe 3.0x8)의 대역폭을 최대로 사용하여
11M 영상을 가장 빠른 Frame Rate로 획득하는 카메라입니다.

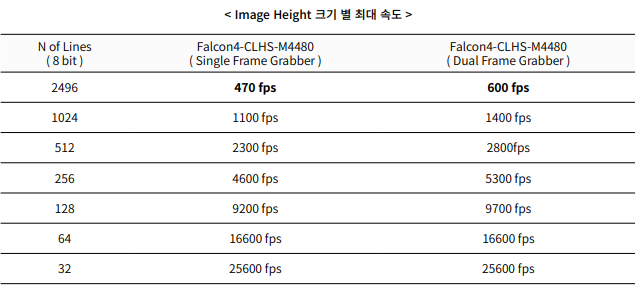

Dual Frame Grabber를 이용하여 카메라 최대 속도인 600 fps로
영상을 획득하여 다양한 어플리케이션에서 활용이 가능합니다.

High Full Well Capacity

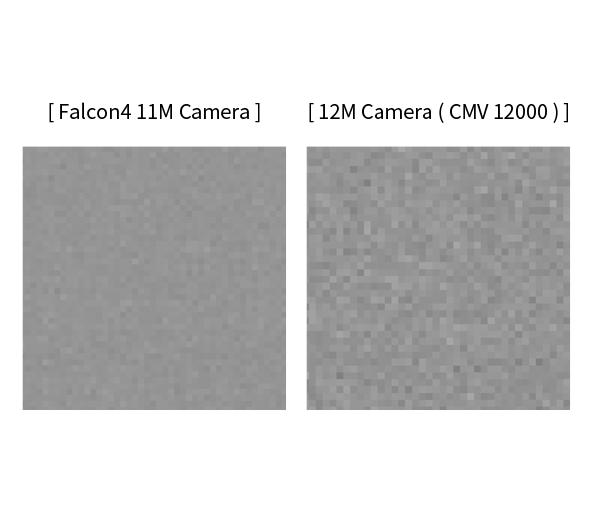

Falcon4 11M 카메라는 38k e 이상의 높은 Full Well Capacity를 갖는 센서 기반 카메라로
상대적으로 적은 Random Noise를 갖기 때문에 밝기 차이가 작은 defect도 검출 가능합니다.

Special Feature for 2D & 3D AOI

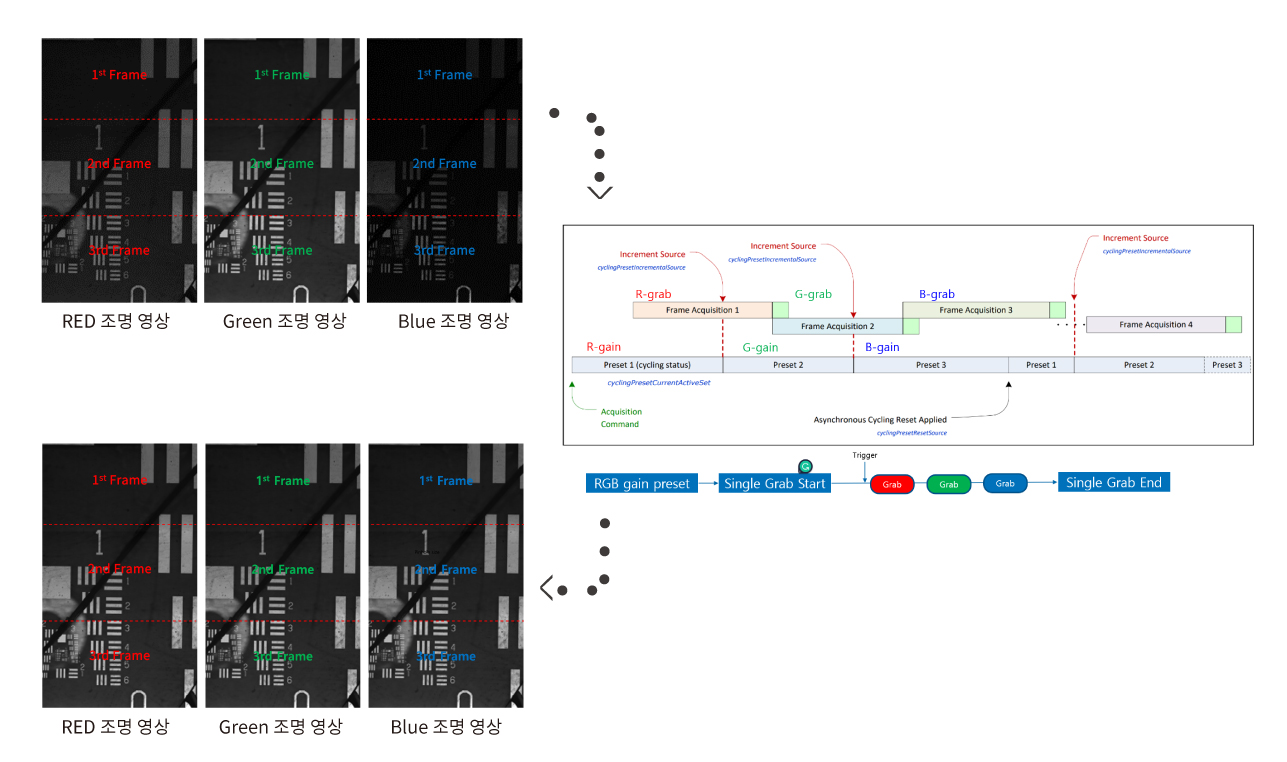

Falcon4 카메라 시리즈의 Cycling mode를 사용하면 RGB gain preset 후 고속으로 동일한 밝기의 영상을 획득할 수 있습니다.

넓은 Width와 빠른 속도로 Moving scan 검사에 적합합니다.

4480x2496의 넓은 가로 해상도와 최대 600fps에 도달할 수 있는 프레임 속도로 2D 영역 스캔 시장에서 독보적인 제품입니다. 고품질 영상을 고속으로 얻어야 하는 Moving scan 하며 찍는 검사(Frame scan, ROI scan, Line scan imaging)에 적합합니다.

주요 사양

Family Falcon4
Partnumber FA-HM10-M4485
Resolution 11 Megapixel
Resolution(H*V) 4480 x 2496 pixel
Sensor Teledyne e2v Lince 11MP
Sensor size(Image Circle) 30.77 mm
Sensor Format(Inch) APS-C
Turbodrive Frame Rate
Frame Rate 609 fps
Pixel Size 6 μm
Interface Camera Link HS
Chroma Mono
Readout Method Global
Dynamic Range 61.3 dB
Sensor type CMOS
Mount M42 x 1
Size 59 x 59 x 70 mm
Maker Teledyne Dalsa

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2022년] Falcon4 11M 소개 자료(한글) 다운로드
데이터시트 [2023년] T.DALSA Falcon4 family datasheet(Eng) 다운로드
매뉴얼 [2023년] Falcon4-CLHS Series User Manual(Eng) 다운로드
애플리케이션노트 [2023년] Application Note: Falcon4 Multi-Board Configuration (Eng) 다운로드
애플리케이션노트 [2023년] Getting Started with Falcon4-CLHS and Teledyne Frame Grabbers FA-ANHS01(Eng) 다운로드
3D 도면 [2023] Falcon4 11M CLHS 3D model 다운로드
