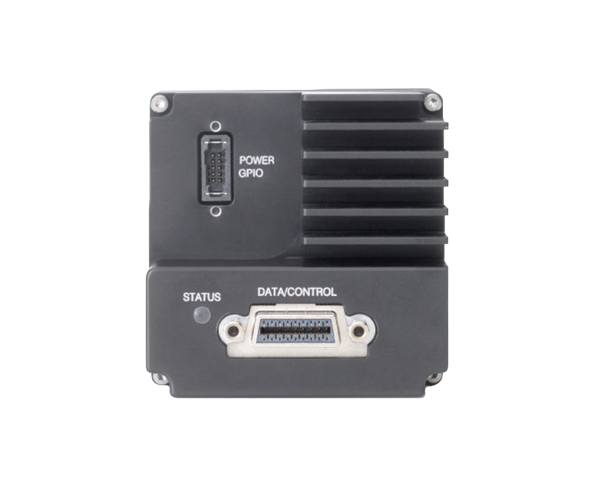

- Falcon4 11M Mono, CLHS(330fps)
- High Speed Global Shutter CMOS Camera
High Frame Rate
Falcon4 11M는 PCIe 슬롯의 최대 대역폭을 최대로 사용하여
11M 영상을 가장 빠른 Frame Rate로 획득이 가능한 카메라입니다.

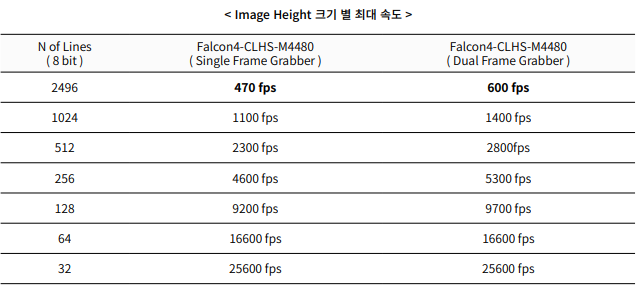

Dual Frame Grabber를 이용하여 카메라 최대 속도인 600 fps로
영상을 획득하여 다양한 어플리케이션에서 활용이 가능합니다.
High Full Well Capacity
38k e 이상의 높은 Full Well Capacity를 갖는 센서 기반 카메라로
상대적으로 적은 Random Noise를 갖기 때문에 밝기 차이가 작은 defect도 검출 가능합니다.
Application
· 고품질 영상을 고속으로 얻어야 하는 Moving scan 애플리케이션에 적합(Frame scan Imaging, ROI scan Imaging, Line scan Imaging)
주요 사양
| Family | Falcon4 |
|---|---|
| Partnumber | FA-HM11-M4405 |
| Resolution | 11 Megapixel |
| Resolution(H*V) | 4480 x 2496 pixel |
| Sensor | Teledyne e2v Lince 11MP |
| Sensor size(Image Circle) | 30.77 mm |
| Sensor Format(Inch) | APS-C |
| Turbodrive Frame Rate | |
| Frame Rate | 330 fps |
| Pixel Size | 6 μm |
| Interface | Camera Link HS |
| Chroma | Mono |
| Readout Method | Global |
| Dynamic Range | 61.3 dB |
| Sensor type | CMOS |
| Mount | M42 x 1 |
| Size | 59 x 59 x 70 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2022년] Falcon4 11M 소개 자료(한글) | |
| 데이터시트 | [2023년] T.DALSA Falcon4 family datasheet(Eng) | |
| 매뉴얼 | [2023년] Falcon4-CLHS Series User Manual(Eng) | |
| 애플리케이션노트 | [2023년] Application Note: Falcon4 Multi-Board Configuration (Eng) | |
| 애플리케이션노트 | [2023년] Getting Started with Falcon4-CLHS and Teledyne Frame Grabbers FA-ANHS01(Eng) | |
| 3D 도면 | [2023] Falcon4 11M CLHS 3D model | |
