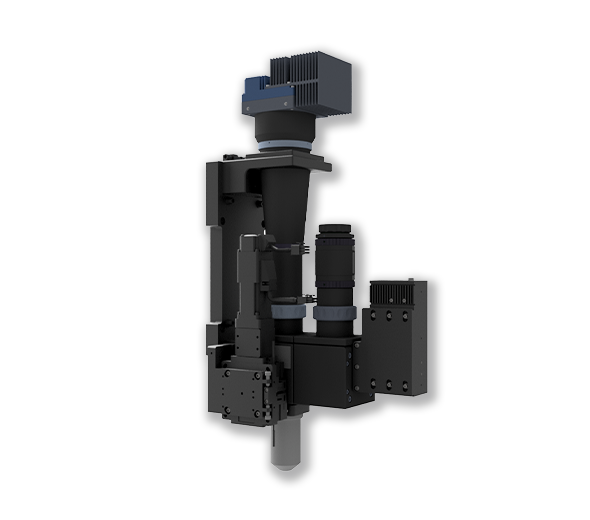

enAF TTL 400kHz, 28.1x
고배율 현미경용 컴팩트한 자동 초점 모듈

고속의 검사 환경에서 실시간으로 자동초점이 가능한
Autofocus Module enAF를 소개합니다.

enAF TTL 400kHz, 28.1x
Feature Highlight

- Through The Lens(TTL) Sensing type

- 최대 400kHz 고속 카메라 대응

- 28.1x (Object lens 12.5x / Tube lens 2.25x) 고배율 지원

- 필드에서 검증된 고속 AF 시스템

- BF, DF 복합 모듈과 호환

Autofocus On/Off 이미지 비교

앤비젼의 AutoFocus Module은 이미징 광학계를 검사 대상체의 굴곡을 따라 Z축으로 실시간 제어하여 모든 영역에서 최적 포커스 영상을 구현하는 모듈입니다.

또한 앤비젼의 독자적인 Autofocus Actuator가 적용되어, Tact Time 단축이 요구되는 고속 AOI 환경에서도 검사체의 형상을 정밀하게 추종하며 안정적인 검사 성능을 제공합니다.

주요 사양

Family enAF Microscope TTL 400kHz
Partnumber EO-IM-MXC50-005
Sensing Type Through The Lens(TTL)
Sample Speed 70 mm/s
Magnification 28.1 x
Max. Tracking Error 0.4 µm
Object lens / Tube lens 12.5x / 2.25x
Focusing Range 8 mm
Slope Condition 20µm/50mm
PC Interface Ethernet
Motor Servo motor
Motion Single Motion
Camera type Line scan
Camera model Linea HS 16k 400kHz
Lens model Mag.x system 125

다운로드

구분 파일명 다운로드
카달로그 [2026년] 앤비젼 전제품 카달로그 다운로드
카달로그 [2026년] 앤비젼 반도체 분야 솔루션 소개서 다운로드
데이터시트 [2026년] enAF TTL 400kHz, 28.1x Datasheet 다운로드
3D 도면 [2026년] enAF TTL 400kHz, 28.1x 3D model(STEP) 다운로드

관련 제품

16K BSI.png

Linea HS 16k, 400kHz, BSI

Linea HS 16k, 400kHz, CLHS CX4

동영상

Why the Industry Is Watching enAF TTL

The enAF TTL Module, featuring Envision’s proprietary optical design, adopts a differentiated Through-the-Lens (TTL) autofocus method unlike conventional external reflection-type AF sensors. By simplifying the overall structure, it delivers both enhanced installation convenience and improved system stability.



앤비젼만의 독자적인 광학 설계를 적용한 ‘enAF TTL모듈’은 기존 외부 반사 방식 AF 센서와는 차별화된 Through-the-Lens(TTL) 방식을 적용한 제품으로, 구조 단순화를 통해 설치 편의성과 시스템 안정성을 동시에 확보하였습니다.
