LCI401
실시간 단층촬영이 가능한 2D+3D 라인스캔 솔루션

안내: 본 제품은 단종되었습니다.

최대한 A/S 가능일까지 수리 서비스 예정이나, warranty 기간내 수리 불가시 credit 후 고객동의에 따라 자체 폐기될 예정입니다.

회수 요청 시 수리되지 않은 상태로 반환되며 credit 발행은 되지 않을 예정입니다. 자세한 사항은 담당 영업사원에게 문의 바랍니다.

단종된 제품과 비슷한 사양의 대체 상품을 원하신다면 아래 리스트를 참고 부탁드립니다.



대체 제품

Gocator 5504

안내: Windows 10 Update 2004 호환성 문제


안녕하세요 .

2020년 5월에 출시된 Windows 10 Update 2004와 LCI 센서(401,1200,1201,1600) 간의 호환성 문제를 발견했음을 알려 드립니다.

문제 발생후 즉시 해결하고 싶으시면 일반적으로 Windows 시스템 복원 도구를 사용하여 Windows 기능 업데이트를 제거 할 수 있습니다.

불편을 드려 죄송하며 현재 소프트웨어 업데이트 문제를 위해 열심히 노력하고 있으니 질문이 있으시면 sales@envision.co.kr로 이메일을 보내주십시오.

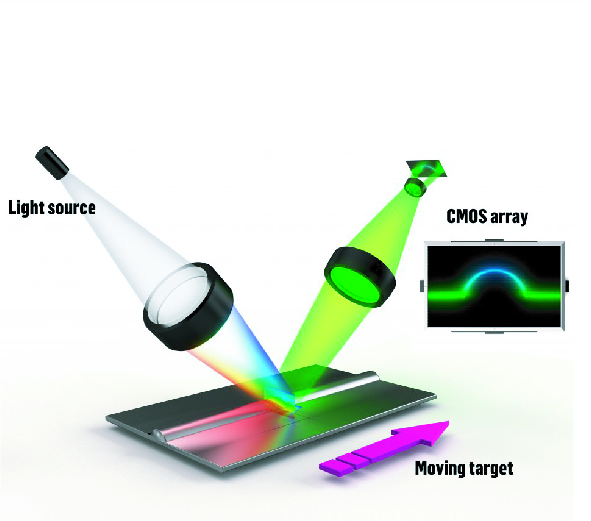

LCI 성능

LCI는 최소 50µm Thickness단위로 측정하여 각 Layer 단면정보를 2D&3D로 동시 획득 가능하고, 내부에 있는 이물 높이도 측정 가능합니다.
2048개의 3D raw 측정 데이터 포인트와 최대 4kHz의 속도로 실시간 단층촬영(CT)이 가능한 2D+3D 라인스캔 솔루션을 다양한 검사/비전 어플리케이션에 적용할 수 있습니다.

주요 특징

1) Real-time으로 투명체 제품 단면 검사/측정 가능

2) 내부 이물 검사/측정 가능

3) 2D & 3D 동시 획득

4) In-Line에서 실시간으로 움직이는 제품의 높이 측정 가능

5) 기존 타 3D 대비 Z축 스캔 없이 높이 측정 (비접촉식)

6) 진동 및 외부 환경에 강함

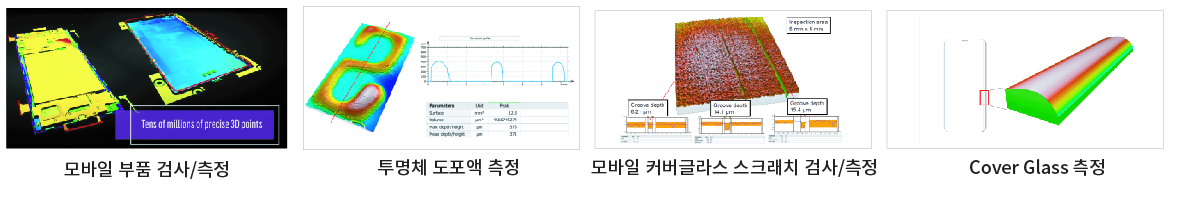

LCI 어플리케이션

주요 사양

Family LCI
Partnumber LCI401
Technique Chromatic confocal
Points per profile 4096
Max.FOV 4.3 mm
Max.Vertical Resolution 0.11 μm
Max.Optical Resolution 2.1 μm
Repeatability 0.11 μm
Measuring Range 1.1 mm
Working Distance 8.00 mm
Max Measurement Speed 5000 Hz
Wavelength VIS
Interface
Housing Type
Dimensions 300 x 202 x 62 mm
Maker LMI Technologies
Accuracy
Weight 4 kg
Max. Object Slope 15 deg
