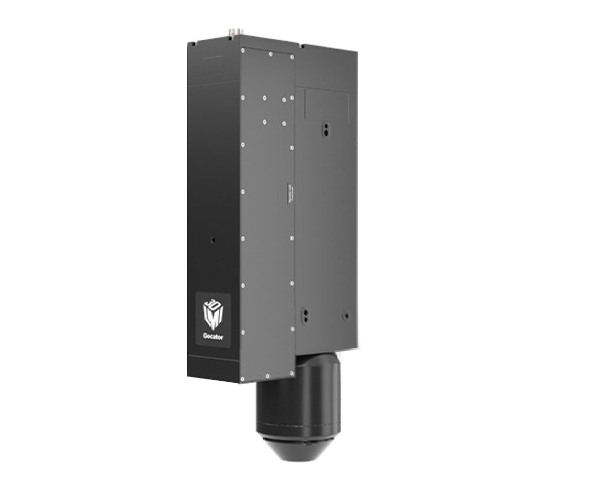

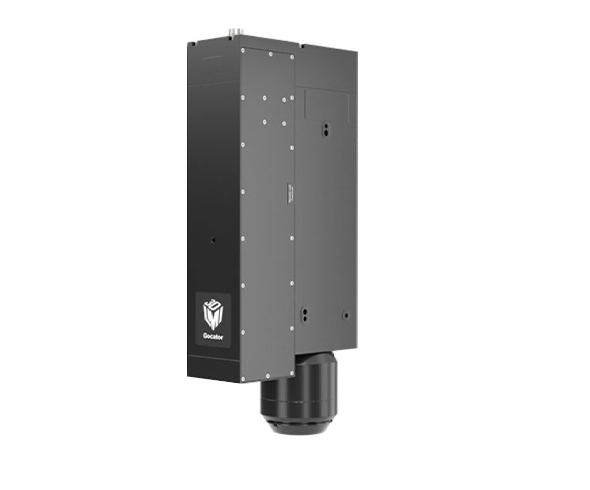

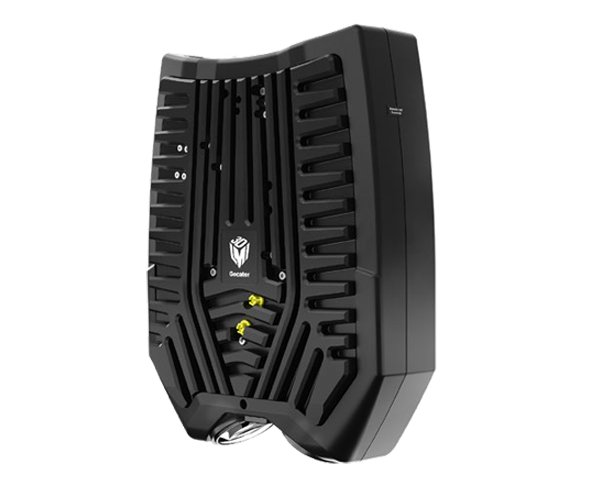

Gocator 5504
2K의 3D 측정 포인트와 고속으로 실시간 단층 촬영이 가능한 라인스캔 솔루션

Gocator® 3D 스마트 센서에 도입된
라인 컨포컬 이미징 기술

Gocator®의 3D 스마트 라인 컨포컬 센서를 통해 3D 단층 촬영, 3D 지형 및 2D 인텐시티 데이터를 동시에 생성할 수 있습니다.
이를 통해 개별 층의 두께를 측정하거나 보조 층의 결함을 감지할 수 있습니다.

고속/고해상도

Gocator5500 센서에는 맞춤형 고속 이미지 센서와 고성능 전자 장치가 탑재되어 크기 조정이 가능한 FOV,
최대 2.5미크론의 X 해상도, 최대 0.05미크론의 Z 반복성으로 PC 가속 사용시 16kHz 이상에서 계측 수준의 검사가 가능합니다.

주요 특징

1) 다층 구조에서 여러 프로파일 동시 생성

2) 프로파일당 1792개 데이터포인트 생성

3) 빠른 스캔 속도 (PC 가속시 사용 시 16kHz 이상)

4) 다양한 종류의 재료에 사용 가능 (다층, 투명/반투명, 곡면 모서리, 유광/반사, 고대비 텍스처, 혼합 등)

5) 이중 축 광학 설계로 높은 신호 품질

6) LMI 차세대 측정 및 검사 소프트웨어 실행

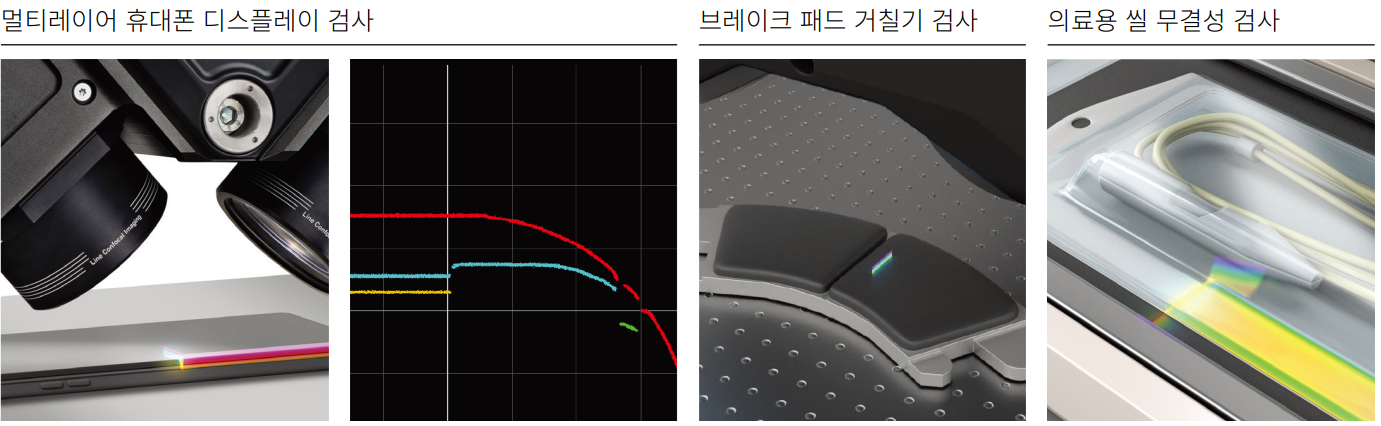

어플리케이션

주요 사양

Family Gocator 5500
Partnumber G5504

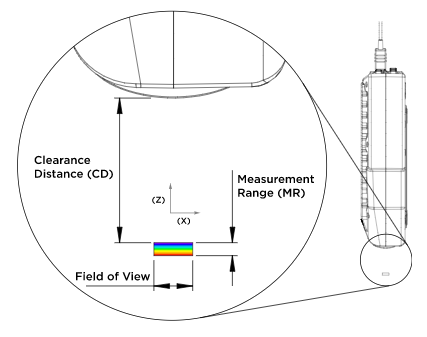

Max.FOV 4.3 mm
Max.Optical Resolution 2.5 μm
Max.Vertical Resolution
Working Distance 7.8 mm
Measuring Range 1.1 mm
Measurement Speed > 5000 Hz
number of points/profile 1792
Max. Object Slope
Spot Size
Wavelength
Dimensions 60 x 190 x 303 mm
Weight 5 kg
Pitch (distance between 2 points)
Accuracy
Repeatability 0.05 μm
Interface Gigabit Ethernet
Maker LMI Technologies

다운로드

구분 파일명 다운로드
카달로그 2022 앤비젼 솔루션 가이드(전제품 카달로그) 다운로드
데이터시트 Gocator 5500 Series Datasheet 다운로드
애플리케이션노트 반도체 품질 검사 다운로드

관련 제품

동영상

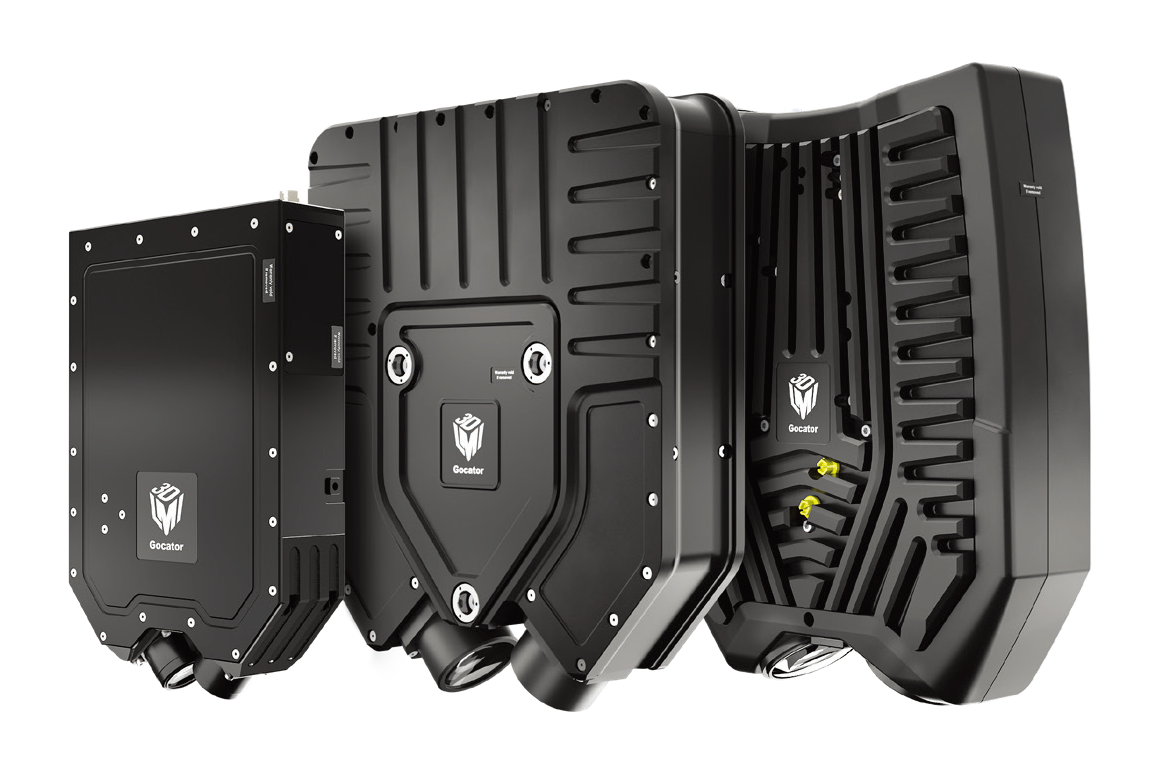

Gocator 5500 Series의 Smart Line Confocal Sensor

Gocator 5500 시리즈는 신뢰할 수 있는 레이저 및 구조광 3D 스마트 센서의 Gocator® 제품군에 특허받은 라인 공초점 이미징(LCI) 기술을 추가하여 PC를 사용하여 가속화된 측정 도구, I/O 연결 및 다층 프로파일링 지원을 내장한 웹 기반 인터페이스를 포함하는 최초이자 유일한 라인 공초점 센서입니다.

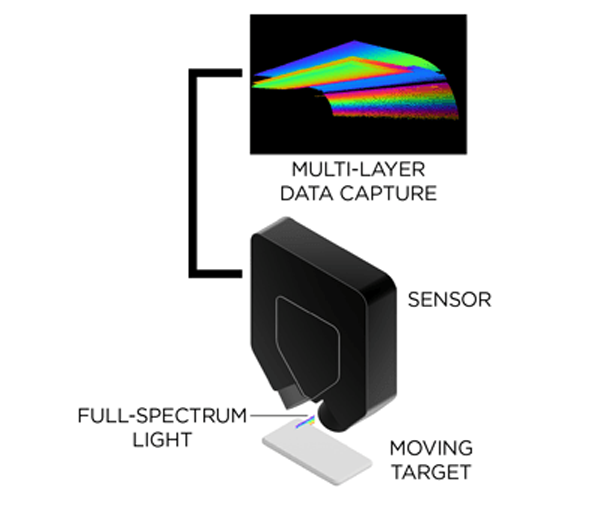

이 강력한 센서는 3D 지형, 3D 단층 촬영 및 2D 강도 데이터를 동시에 생성하는 이중 축 설계를 특징으로하여 거의 모든 재료 유형을 스캔 할 수 있습니다.
