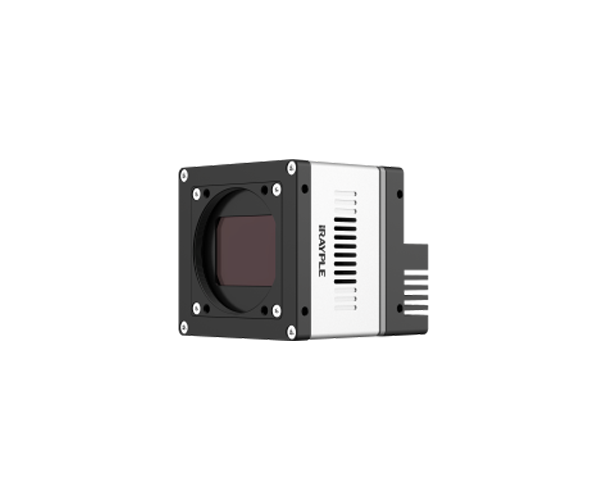

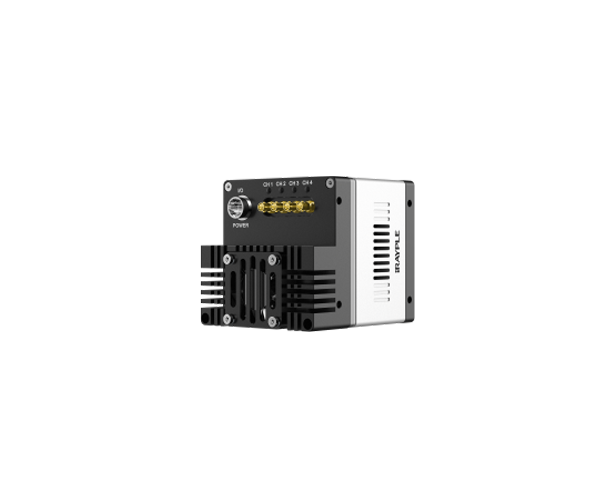

HuaRay iRAYPLE 25M Color, CXP-6
최적의 영상을 더 빠른 속도와 합리적인 비용으로 제공하는 25M CXP 카메라

iRAYPLE 카메라를
선택해야만하는 이유

1) 6주이내 제품 공급 가능

2) 24시간 이내 빠른 기술 지원

3) 0.5%이내 불량률 관리

4) 3 ~ 6개월 제품 개발 단축

5) 제품 커스터마이징 가능

최적의 영상을 더 빠른 속도와 합리적 비용으로 제공하는 Huaray 25M CXP

기존 검사 환경에서 생산성을 한 층 더 높일 수 있는 최적의 카메라를 찾고 계신가요? 최적의 카메라를 선정하기 위해서, 해상도, 속도, 처리량(throughput), 이미지 품질, 비용, 사용자 편의성, 안정성 등 여러가지 조건을 비교하고 고려해야 합니다. 최신 CMOS 공정에서 설계된 Huaray 25M CXP 카메라는 이 모든 조건에서 만족을 드릴 수 있는 최적의 선택이자 그 누구보다 한 발 앞서 나가는 솔루션임을 자부합니다.

주요 특징

1) 5,120 x 5,120의 높은 해상도

2) 최대 150 fps (CXP12)의 속도, 90 fps (CXP6)

3) Flat Field Correction(Pixel, Row, Area 모두 지원)

4) 2 Frame Averaging 기능 지원

5) Multi ROI 최대 16개 지원

6) Hot pixel Correction / Dark current Correction

7) Advanced Thermal Control

8) 2.5 µm의 pixel pitch, 1.1" optical format

비교를 거부하는 이미지 퀄리티

최고의 성능을 발휘하는 최신 65nm CMOS 센서 공정 기술(70% 이상의 QE, 80dB의 shutter efficiency, 61dB의 dynamic range)및 앤비젼의 CMOS 이미징의 안정화 노하우(픽셀 하나 하나에 모두 개별 적용되는 flat field correction으로 Spatial noise 최소화, 동일 광량 시 Default Gain에서 더 높은 밝기를 가지면서도 더 낮은 노이즈 특성)를 결합하였습니다.

2 frame averaging/Multi ROI

카메라에 내장된 Frame Averaging 기능을 통해 노이즈를 줄이고 SNR을 높여, 향상된 검출력을 얻으실 수 있습니다. 약 3150DN(@12 bits) 출력 이미지를 촬영할 때 random noise를 기존 46DN에서 33DN까지 줄일 수 있습니다.
또한 Multiple Regions of interests는 원하는 검사 영역의 image 부분만 출력하는 기능으로 이 때 줄어든 Data량 만큼 frame rate을 올릴 수 있습니다. Huaray 25M는 16개까지의 ROI 개수를 지원하여 더 유연한 검사가 가능합니다.(기존 10개).

관련 어플리케이션

주요 사양

Family iRAYPLE
Partnumber A9B57CX250E(KEH-25XC2)
Resolution 26.2 Megapixel
Resolution(H*V) 5120 x 5120 pixel
Sensor Gpixel GMAX 0505
Sensor size(Image Circle) 18.1  mm
Sensor Format(Inch) 1.1''
Turbodrive Frame Rate
Frame Rate 90 fps
Pixel Size 2.5 μm
Interface CoaXPress (CXP-6)
Chroma Color
Readout Method Global
Dynamic Range 63 dB
Sensor type CMOS
Mount M58 x 0.75
Size 72 x 72 x 72 mm
Maker Huaray

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
카달로그 [2024년] 앤비젼 2차전지 분야 솔루션 소개서 다운로드
데이터시트 [2023년] HuaRay iRAYPLE 25M Color, CXP-6 Datasheet 다운로드
매뉴얼 [2022년] HuaRay iRAYPLE CoaXPress Area Scan Camera Manual 다운로드
3D 도면 HuaRay iRAYPLE 25M Mono/Color CXP-6 3D Model 다운로드
3D 도면 HuaRay iRAYPLE 25M Mono/Color CXP-6 3D Model (STEP) 다운로드
3D 도면 [2023] 72×72×68_7-CXP6-M58-3D Model 다운로드
