Linea ML Color 8k, 280kHz, CLHS LC
고속 및 높은 Responsivity를 지닌 Trilinear 카메라

필름검사에서 다양한 기능으로 정밀하게
불량 검출가능한 초고속 Multi Line scan 카메라를 소개합니다.

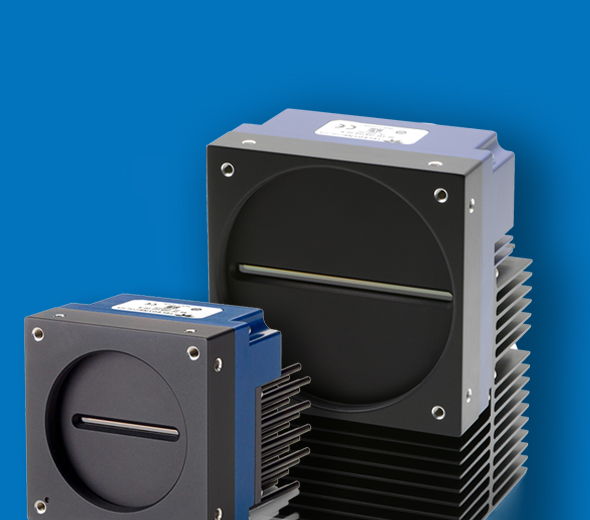

앤비젼에서 제공하는 Linea ML 16K는 최신 CMOS 기술이 적용된 Multi Line scan 카메라로 최대 4.9G pixel/s의 빠른 속도와 높은 감도, 낮은 노이즈 등 최고의 품질을 제공합니다. 또한, 각 라인별로 독립적인 노출 제어가 가능하여 가감속 구간에서도 자유롭게 사용할 수 있으며 strobe 조명을 이용한 다조건 영상 획득도 가능합니다.





현존 최고 속도 300kHz

Linea ML 16k는 현존하는 Multi 라인 스캔 카메라 중 가장 빠른 속도인 300kHz의 Line rate를 가지고 있습니다. 이는 기존의 자사 라인 스캔 카메라 중 16k의 해상도를 가진 카메라 속도인 140kHz의 약 두 배에 가까운 속도입니다. 16k의 카메라 해상도 영역을 초당 16,000라인을 촬상하여 초당 4.8Gbyte의 이미지 정보를 생성해 낼 수 있어 더 미세하고 더 빠른 검사가 가능합니다.

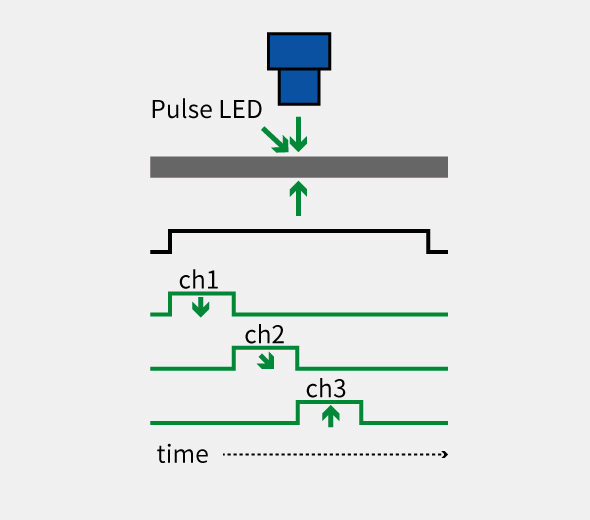

Sequential Exposure Control

Sequential Exposure Control기능은 Exposure Deley + Exposure Time을 Line 별로 컨트롤이 가능한 기술입니다.
하나의 시료를 3개의 파장대 영역으로 한번 스캔으로 동시에 볼 수 있는데, 기술 뿐만 아니라 여러가지 제반 솔루션이 갖춰져야 되는 앤비젼만의 노하우로 해결 할 수 있는 솔루션입니다.


Linea ML total Solution

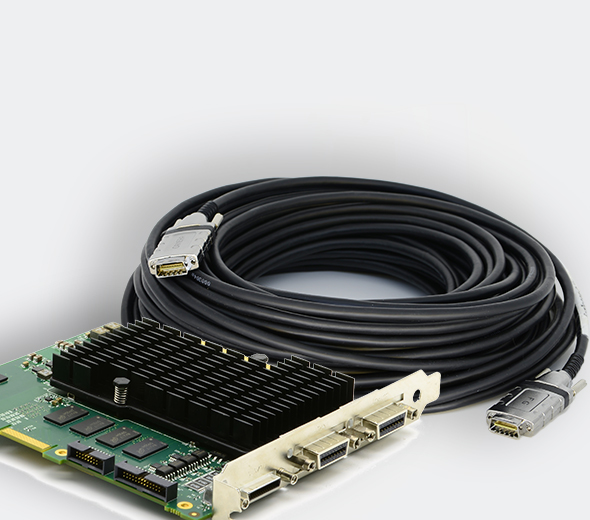

고속 데이터에 적합한 고정밀 인터페이스인 CLHS 규격은 fiber optic 을 지원하는 유일한 표준 규격으로 SFP+/CX4 AOC 등 전송속도에 따라 최선의 고속 장거리 케이블 솔루션을 제공합니다.

어플리케이션

1) Flat panel inspection

2) Film inspection

3) PCB inspection

4) Web inspection

5) Document inspection

주요 사양

Family Linea ML
Partnumber ML-FC-08K10T-00-R
Number of Pixels 8192 pixel
Number of Lines
Line Rate 280 kHz
Pixel Size 5 μm
Interface Camera Link HS LC
Chroma Color
Responsivity 16(R) 14(G) 13.5(B) DN/nJ/cm2(8bit@최소게인)
Dynamic Range 60 dB
Sensor size(Image Circle) 40.96 mm
Sensor type CMOS
Mount M58 x 0.75
Size 76 x 76 x 85 mm
Maker Teledyne Dalsa

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 Linea ML Color 8k & 16k Datasheet 다운로드
매뉴얼 Linea ML Color 8k/16k Manual 다운로드
