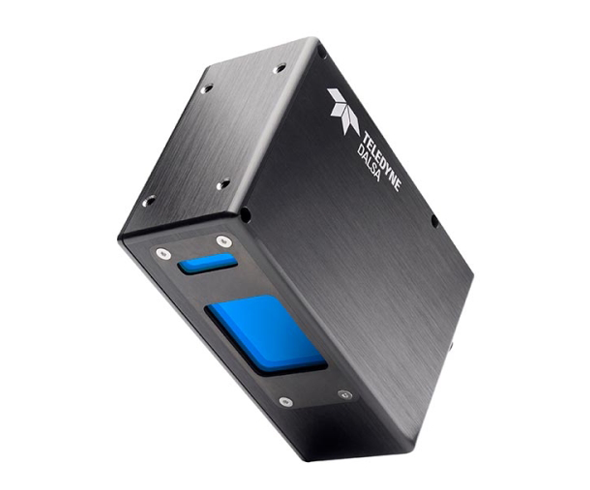

- Z-Trak LP2C 4K 30mm, 5GigE
- 실시간 높이 측정 가능한 3D Laser Profiler
레이저 삼각법을 이용하여 고해상도, 실시간 높이 측정이 가능한
3D Profiler Z-TrakLP2C를 소개합니다.
Z-TrakLP2C는 레이저 삼각법 기술을 기반으로 4K 해상도로 물체 표면을 스캔하는 대면적, 고속 In-line 3D 검사에 적합한 솔루션입니다. Teledyne만의 3D 이미지 센서 기술을 활용하여 단일 스캔 HDR 기능이 탑재되어 있어 반사도가 높거나 낮은 재질을 동시에 스캔하더라도 고품질의 이미지를 제공합니다.
Z-TrakLP2C 4K Precise 3D Profiler
1) 4K Points per Profile
2) Measurement Range : 4 ~ 650 mm
3) FOV : 9 ~ 1210 mm
4) In-Line에서 실시간으로 움직이는 제품의 높이 측정 가능
5) Interface: 1GigE, 5GigE
기술 설명
Line 레이저를 물체 표면에 투사 하여 확산 반사된 빛이 렌즈를 통해 Area 센서에 결상됩니다. Area 센서에 감지된 빛의 위치와 형상 데이터를 광삼각법으로 계산하여 물체의 형상 정보(Lateral-X-axis / Depth-Z-axis)를 제공합니다. Y-axis는 Object 스캔을 통해 획득할 수 있습니다.
Sherlock Free Image Processing Tool
1) 1D / 2D / 3D Data Analysis
2) 간단한 템플릿 작성으로 빠르고 편한 개발 지원
3) Sapera LT SDK for Scan and Control
4) 3rd Party Software 호환
주요 사양
| Family | Z-Trak LP2C |
|---|---|
| Partnumber | LP2C-4K0-0030 |
| Technique | Laser Profiler |
| Points per profile | 4096 |
| Max.Measurement Speed | 5 kHz |
| Min.FOV | 49 mm |
| Max.FOV | 66 mm |
| Max.Optical Resolution | 18.5 μm |
| Repeatability | 0.4 - 0.5 μm |
| Linearity | <0.03 % |
| Measuring Range | 30 mm |
| Reference Distance | 58.7 mm |
| Wavelength | 405 |
| Interface | 5 GigE |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2025] Z-Trak 3D Apps Studio Brochure | |
| 데이터시트 | [2025년] Z-Trak LP2C 4K Series Datasheet (영문) | |
| 데이터시트 | [2025년] Z-Trak2 2K/4K Datasheet (한글_Spread) | |
| 매뉴얼 | [2025년] Z-Trak2 2K & LP2C 4K series Manual | |
