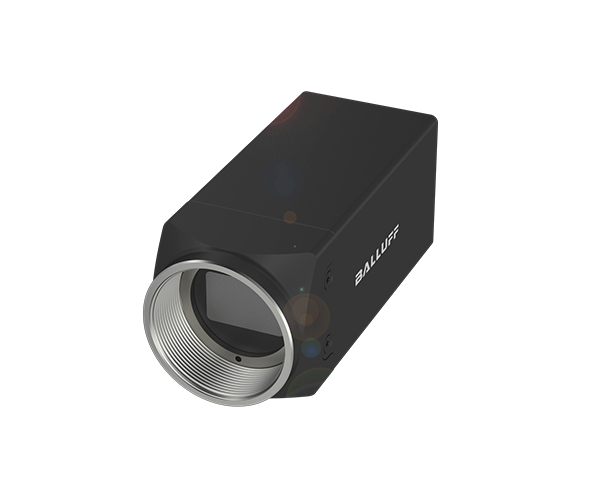

- Balluff 3.2M SWIR, 5GigE
- SWIR 파장을 이용한 고속&고해상도 카메라
앤비젼이 제안하는 SWIR Area Camera는 Sony IMX993 (SWIR)를 탑재한
SWIR 파장대인 400 ~ 1700 nm 영역대의 검사가 가능한 카메라입니다.
주요 특징
1) 400 ~ 1700 nm 파장대 대응
2) Sony IMX993 센서 사용
3) C마운트 렌즈 사용을 통한 사용성 용이
4) 5GigE 인터페이스
주요 사양
| Spectrum | SWIR |
|---|---|
| Type | Area |
| Family | SWIR Area scan |
| Partnumber | BVS CA-GV1-0031SG |
| Resolution | 3.2 Megapixel |
| Resolution(H*V) | 2080 x 1544 |
| Sensor size (Image Circle) | 8.9 mm |
| Frame/Line Rate | 157 fps |
| Pixel Size | 3.45 μm |
| Interface | 5GigE |
| Spectral Response | 400 ~ 1700nm |
| NETD | |
| Sensor type | Sony IMX 993 |
| Operating Temp | |
| Temp. Accuracy | |
| Mount | C |
| Lens Focal Length | |
| Lens F/# | |
| HFOV | |
| Size | 29 x 29 x 67.9 mm |
| Mass | 70 g |
| Responsivity | |
| Full Well | |
| Dynamic Range | |
| Quantum Efficiency | |
| Maker | Balluff |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2026년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | Balluff 3.2M SWIR, 5GigE Datasheet | |
| 데이터시트 | [2026년] 앤비젼 SWIR Area Scan Camera Datasheet | |
