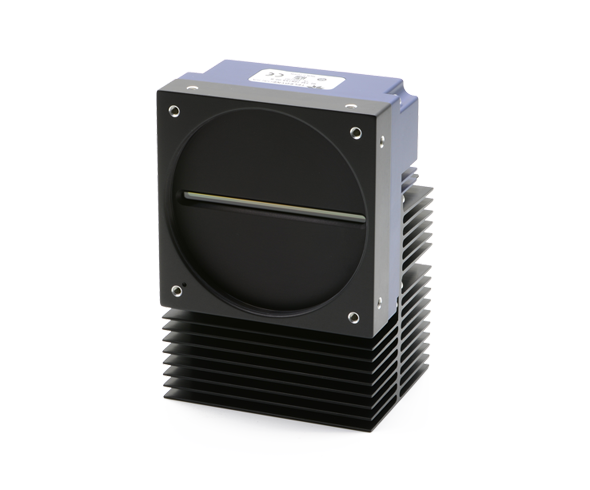

Linea HS 16k eNIR 200kHz
저조도에 특화된 BSI(Back Side Illumination) CMOS TDI 카메라

Linea HS eNIR 은 저조도에 특화된 BSI(Back Side Illumimation) CMOS TDI로, 기존 세계 유일 NIR CCD TDI인 HN-8K를 성공적으로 업그레이드 할 수 있습니다.

주요 특징

- Teledyne’s Back-Side Thin technology

- Low dark current architecture

- Enhanced imaging performance for NIR

- CLHS AOC support

- Compatible with standard Linea HS 16K

고감도

저속에서 dark noise를 감소하고 감도를 높여 광량 부족으로 100kHz 이하의 속도로 사용하고 있는 저속 고감도 어플리케이션에 적합합니다.

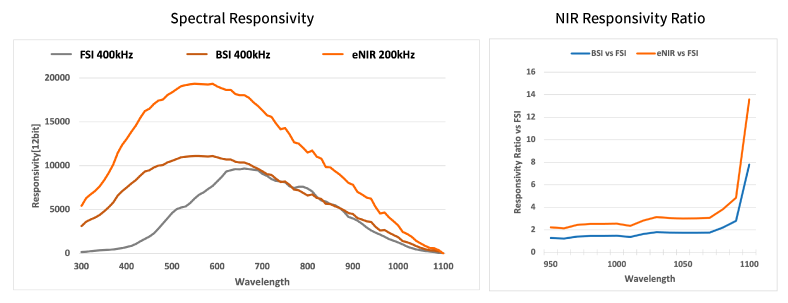

특히, 900~1100nm(NIR) 파장대에서 Linea HS eNIR이 BSI 모델 대비 약 1.74배 밝습니다.

어플리케이션

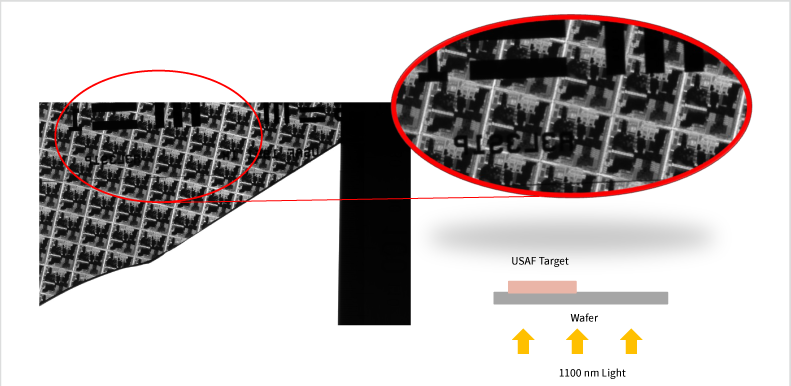

- Wafer 검사

- Package 비파괴 검사

- 의료 분야 검사

- NUV/형광 검사

주요 사양

Family Linea HS
Partnumber HL-HM-16K20H-50-B
Number of Pixels 16384 pixels
Number of Lines 192 (128+64)
Line Rate 200 kHz
Pixel Size 5 µm
Interface CameraLink HS/CX4
Chroma Mono
Responsivity
Dynamic Range
Sensor size(Image Circle)
Sensor type CMOS
Mount M90 x 1
Size 97 x 140.5 x 78.6 mm
Maker Teledyne Dalsa

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2024년] Linea HS 16k eNIR 200kHz Datasheet 다운로드
매뉴얼 [2023년] Linea HS series Manual 다운로드
3D 도면 Linea ML & HS 16k 3D Model (STEP) 다운로드
