- Gocator 4020
- 스마트 3D 동축 라인 컨포컬 센서
동축 타입으로 더 강력해진
3D 고속 In-line 높이/두께 측정 솔루션을 소개합니다.

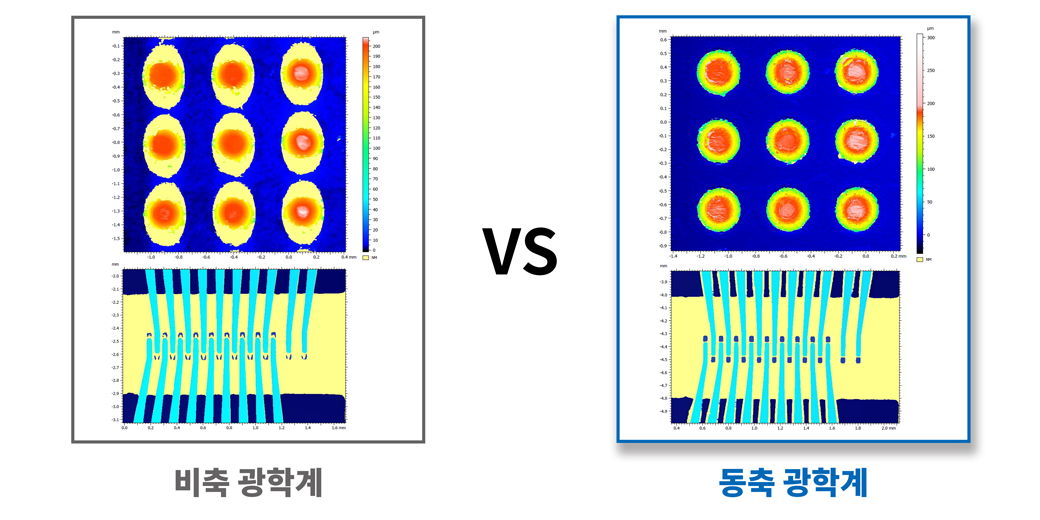

Gocator 4000 시리즈는 기존 LCI 기술의 수직 버전으로, 비축 광학계의 물리적 한계를 최소화 한 동축 3D 솔루션입니다.
Occlusion과 Edge Blur를 최소화하여 미측정된 구간 없이 높이를 정확하게 측정 가능합니다.
곡선 모서리나 급경사가 있는 시료 등 단차가 있는 영역에서도 사용하여 이미지 품질을 향상시킬 수 있습니다.
Occlusion과 Edge Blur를 최소화하여 미측정된 구간 없이 높이를 정확하게 측정 가능합니다.
곡선 모서리나 급경사가 있는 시료 등 단차가 있는 영역에서도 사용하여 이미지 품질을 향상시킬 수 있습니다.

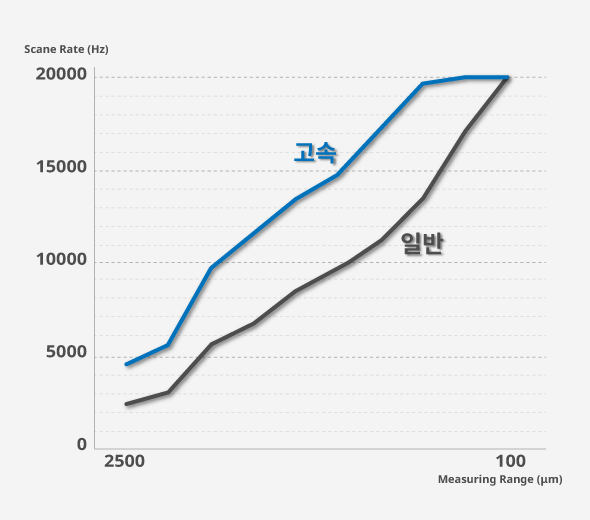

고속 모드 Z-Sub sampling 탑재
앤비젼에서 새롭게 출시하는 Gocator 4000 시리즈는 정밀한 3D 형상 측정을 위한 우수한 X-해상도와 최적의 Z-성능을
제공합니다.
이 제품은 최대 20kHz의 스캔 속도를 지원하고, 빠른 처리 속도로 In-line에서의 탁월한 검사 솔루션 대안으로 가능합니다.

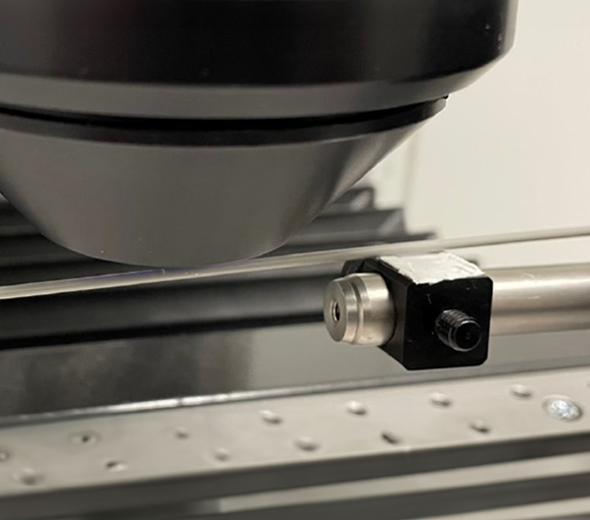

최대 85도 기울기의 높은 NA
Gocator 4000 시리즈는 최대 85도의 기울기를 측정할 수 있는 높은 NA를 자랑합니다.
그림자 현상 없이 Wire, Hole, Pin, Ball 등의 측정 대상물의
측면 영역까지 전부 측정 가능합니다.
더불어 디스플레이 분야에서 약 70μm 두께의 도포액의 측면 경사가 있는 영역도 정확하게 측정할 수 있습니다.
주요 사양
| Family | Gocator 4000 |
|---|---|
| Partnumber | G4020 |
| Technique | Coaxial line chromatic confocal |
| Points per profile | 1920 |
| Max.Measurement Speed | |
| Min.FOV | |
| Max.FOV | |
| Max.Optical Resolution | |
| Repeatability | 0.25 μm |
| Linearity | |
| Measuring Range | |
| Reference Distance | 27.8 mm |
| Wavelength | VIS |
| Interface | GigE |
| Maker | LMI Technologies |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2024년] 앤비젼 반도체 분야 솔루션 소개서 | |
| 데이터시트 | [2025년] Gocator 4000 Series Datasheet | |
