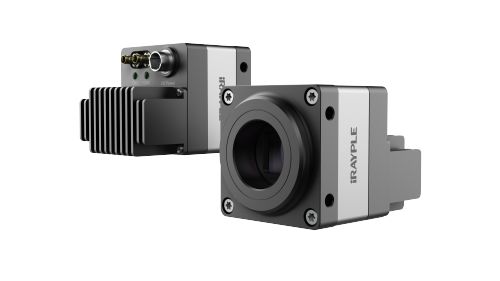

- HuaRay iRAYPLE 25M Mono, CXP-6 (2ch) compact
- Compact한 크기와 합리적인 가격의 25M CXP 2채널 카메라
가격 경쟁력은 올리고, 크기는 작아져 공간 효율성을 향상시킨
iRAYPLE Area CXP Compact 카메라를 소개합니다.
iRAYPLE Area CXP Compact 카메라 시리즈는 프레임 그래버 한개당 2~4대의 카메라로 연결하여 Compact한 장비 구성이 가능합니다.
주요 특징
1) 최신 Gpixel CMOS 센서 사용
2) 50 x 50 x 45 mm 의 Compact한 사이즈
3) CXP-6 interface, 2 x 6.25Gbps bandwidth
4) 63dB의 Dynamic range
5) Block FFC 기능
6) hardware trigger / free run mode 지원
어플리케이션
1) 2nd battery alignmnet
2) Semiconductor
3) FPD Cell/ Module
4) Electronics manufacturing
주요 사양
| Family | iRAYPLE |
|---|---|
| Partnumber | A9B57MX703E |
| Resolution | 25 Megapixel |
| Resolution(H*V) | 5120 x 5120 pixel |
| Sensor | Gpixel GMAX0505 |
| Sensor size(Image Circle) | 18.1 mm |
| Sensor Format(Inch) | 1.1" |
| Turbodrive Frame Rate | |
| Frame Rate | 42 fps |
| Pixel Size | 2.5 μm |
| Interface | CoaXPress (CXP-6) |
| Chroma | Mono |
| Readout Method | Global |
| Dynamic Range | 63 dB |
| Sensor type | CMOS |
| Mount | C |

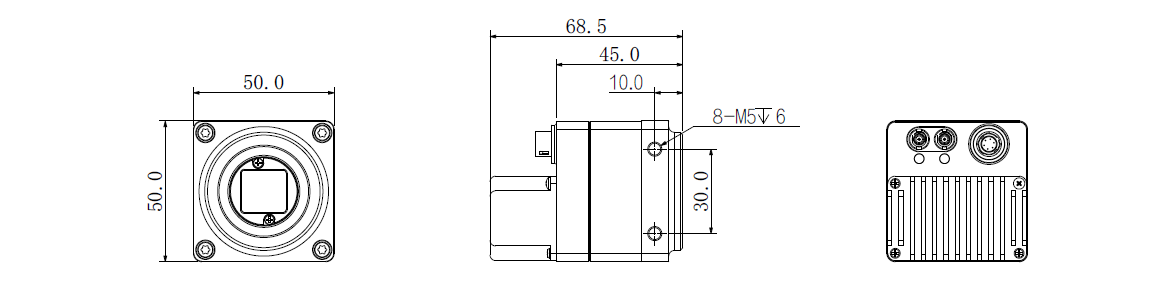

| Size | 50 x 50 x 68.5 mm |
| Maker | Huaray |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2023년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2022년] 앤비젼 2차전지 분야 솔루션 소개서 | |
| 데이터시트 | [2023년]A9B57MX703E datasheet | |
| 데이터시트 | [2023년] CXP Compact Camera 소개자료 | |
| 매뉴얼 | [2022년] HuaRay iRAYPLE CoaXPress Area Scan Camera Manual | |
| 3D 도면 | [2023년] 50×50×45-CXP-C-3D_V1.1 Model | |
