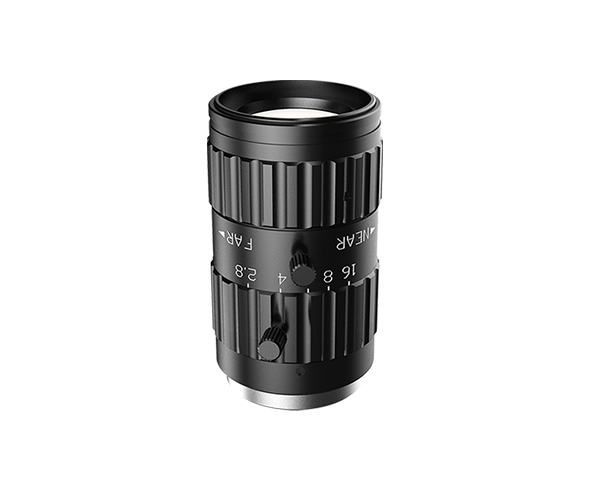

MK5028M
Optimized for 2/3'' sensors

Products Features

- Support up to 2/3" camera sensors

- 5 models, focal length covering from 12mm to 50mm

- Ultra high resolution, 10MP resolution in full view, matching up to 1.67μm pixel size

- Ultra low distortion

- Stable sharpness quality when temperature varies from -20℃~50℃

앤비젼 C-mount 광학계산기

간단한 입력을 통해 C-mount 렌즈 관련

유용한 정보를 얻을 수 있습니다. (로그인 후 사용가능)



1) Focal Length

2) Working Distance

3) FOV

주요 사양

Family MK-M
Partnumber MK5028M
Focal length 50 mm
Image circle 11.4 mm
Sensor Format(Inch) 2/3"
F/# 2.8 ~ 16
Iris Option Variable
Mount
MOD 200 mm
Distortion 0.05 %
Magnification range 0.051 ~ 0.271 x
Magnification
Wavelength 436 ~ 656
Type Fixed focal length
Maker Huaray
Resolution 10MP

다운로드

구분 파일명 다운로드
카달로그 [2022년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2022년] MK5028M Datasheet 다운로드
3D 도면 [2022년] MK5028M 3D Model (STEP) 다운로드
