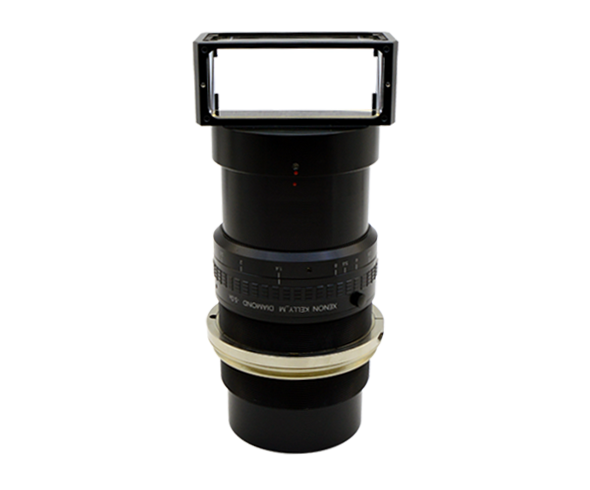

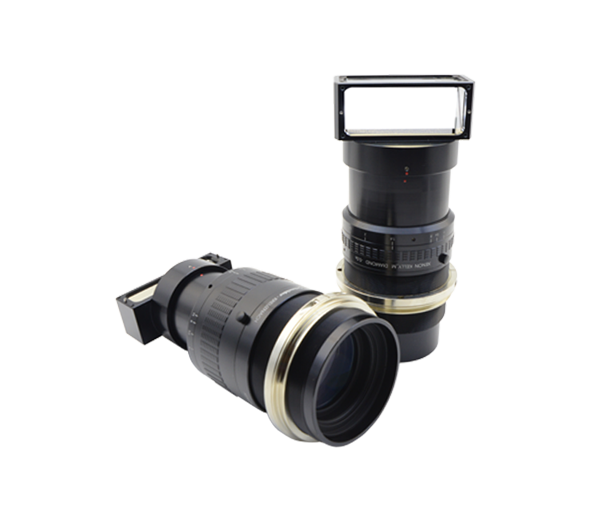

- Kelly-Diamond 1.4/92 5x
- 고해상도 패턴 검사를 위해 개발되어 양산까지 적용된 Schneider Optics의 최고 사양 라인 스캔용 렌즈.
Key features
- For 16K line scan cameras ( 82 mm / 5 μm )
- Superior optical resolution for line scan sensor.
- With beam splitter for coaxial illumination.
- 400nm to 680nm AR-coating.
- Industry-compatible V-mount interface.
- Color corrected design for Multifield (color) imaging.
광학계산기
Large format 렌즈의 배율, F/# 입력을 통해
유용한 정보를 얻을 수 있습니다.
1) Back Focal Length
2) Working Distance
3) Total Track
4) DOF
주요 사양
| Family | Kelly-Diamond |
|---|---|
| Partnumber | 1096957 |
| Magnification range | 4.8 ~ 5.2 x |
| Magnification | 5.0 x |
| Image circle | 82 mm |
| Focal length | 92.42 mm |
| F/# | 1.4 |
| Wavelength | Visible |
| Type | Fixed focal length |
| Mount | V90 |
| Maker | Schneider |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 카달로그 | [2024년] 앤비젼 반도체 분야 솔루션 소개서 | |
| 데이터시트 | Kelly-Diamond 1.4/92 5x Datasheet | |
