검사 대상체의 굴곡을 실시간으로 포커싱이 가능한 고속/고정밀 AutoFocus Actuator

검사 대상체의 굴곡을 실시간으로 포커싱하는
고속/고정밀 AutoFocus Actuator를 소개합니다.

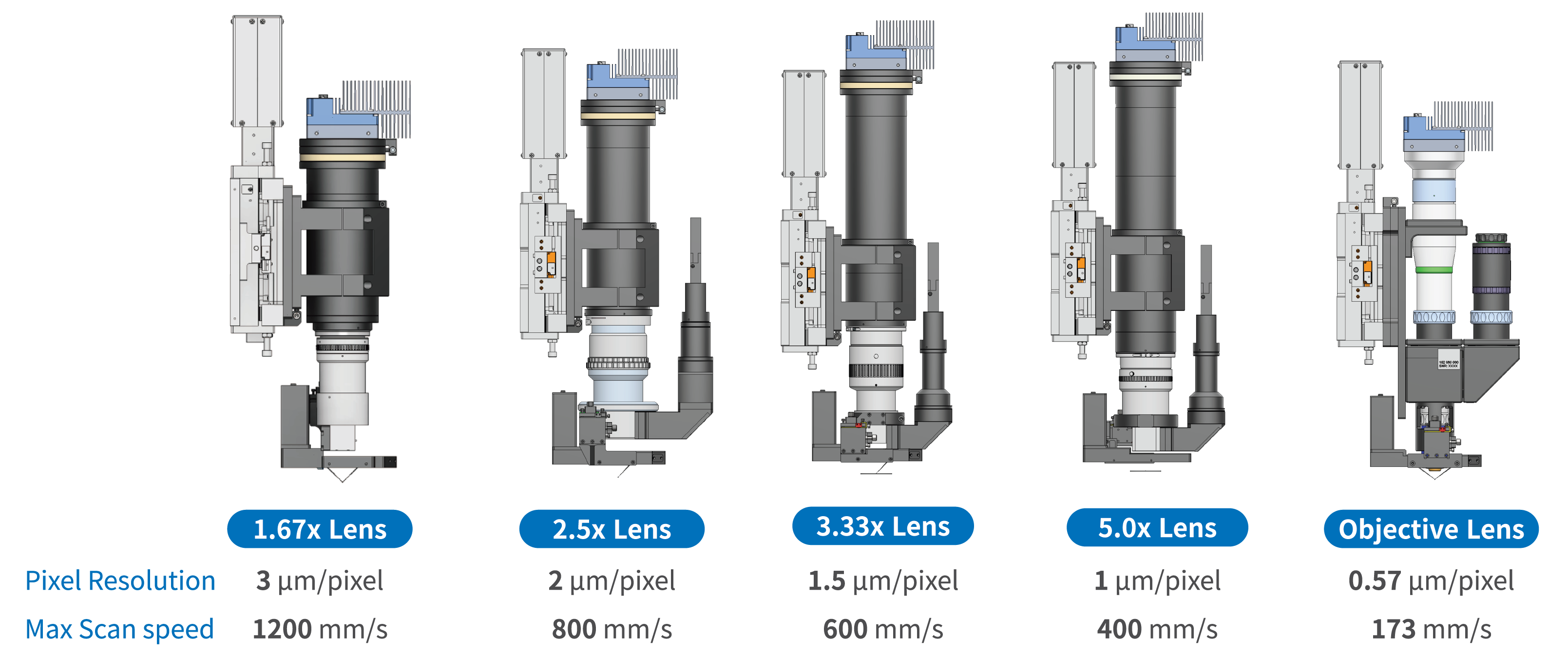

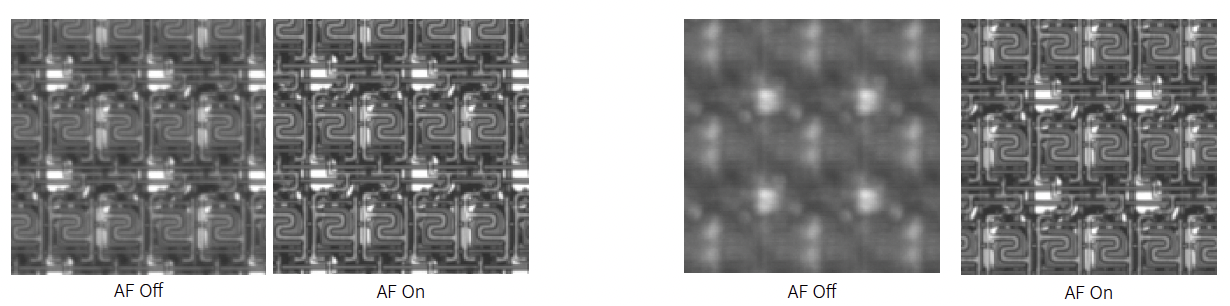

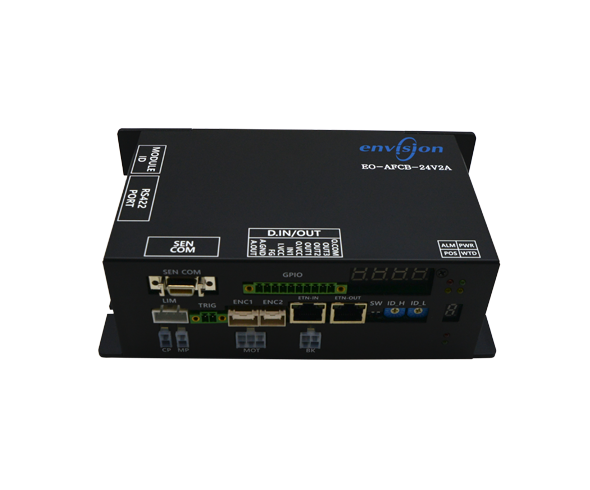

앤비젼의 AutoFocus Actuator는 이미징 광학계를 검사 대상체의 굴곡을 따라 Z축을 실시간으로 제어하여 모든 영역에서 최적 포커스 영상을 구현하는 모듈입니다. 앤비젼의 AutoFocus Actuator가 적용된 이미징 모듈은 Tact Time 단축을 위한 고속 AOI (자동 광학 검사기) 환경에서도 검사 대상체의 굴곡을 정밀하게 추종이 가능합니다. 또한, 다양한 렌즈 배율에 적용이 가능하여 Macro Lens의 경우 1.43x 부터 5.0x 배율까지, Microscopy를 위한 Objective Lens의 경우 5.0x 배율까지 자동초점을 지원합니다.

주요 특징

1) 고속/실시간 스캔을 위한 높은 정밀도와 빠른 응답성

2) 5.0x 배율 이하의 Macro 렌즈에 적용 가능

3) 5.0x 배율 이하의 Microscopy 대물렌즈에 적용 가능

4) C++ 라이브러리 지원

5) SW 명령어와 외부 시그널을 통한 AF 컨트롤 지원

6) Zeroset, Offset 기능 지원

7) 1 PC에서 최대 30대까지 다축 제어 지원

8) 실시간 추종 데이터 모니터링

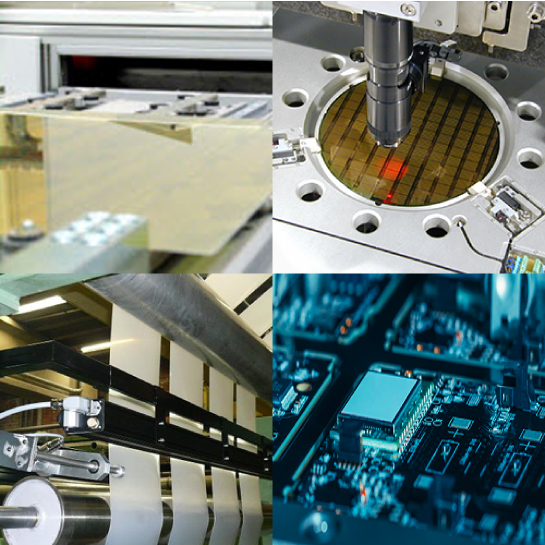

애플리케이션

- FPD

- PCB

- Film

- Semiconductor(Wafer)



모터형식 Step Motor
Focusing Range 26
PC통신 Ethernet
샘플 속도(mm/s) *포커싱 성능 900 / 800 / 600 / 400 / 173
경사 조건(µm/mm) *포커싱 성능 20µm/50mm
최대 추종오차(µm) *포커싱 성능 6.0 / 4.0 / 3.0 / 2.5 / 1.5



*포커싱 성능 : 표면 패턴에 높이차 구조물이 없고 굴곡만 있는 샘플을 이용한 이상적인 환경에서 측정됨

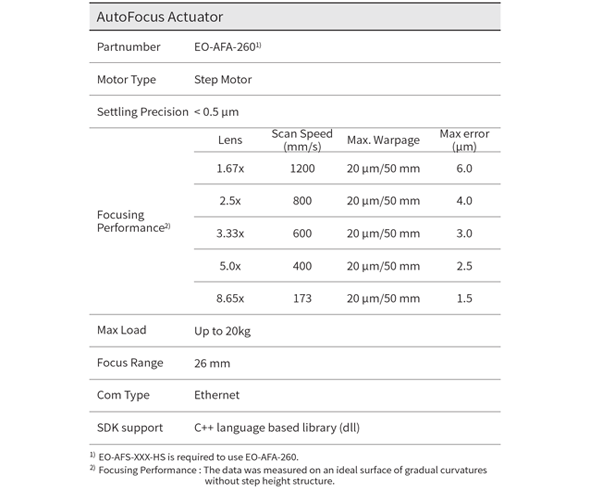

주요 사양

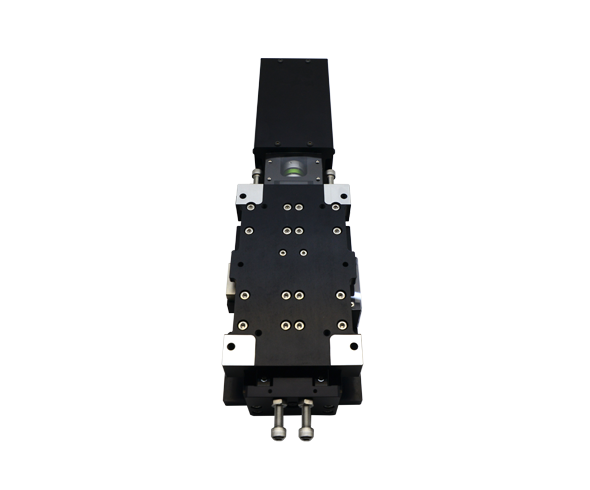

Description 검사 대상체의 굴곡을 실시간으로 포커싱이 가능한 고속/고정밀 AutoFocus Actuator
Partnumber EO-AFA-260
Accuracy AFS 스펙 참고
Precision <0.5 µm(정지상태)
Linearity(R²) AFS 스펙 참고
Data rate AFS 스펙 참고
Mesuring range AFS 스펙 참고
Sensing type AFS 스펙 참고
Working distance AFS 스펙 참고

다운로드

구분 파일명 다운로드
카달로그 2022 앤비젼 전제품 카달로그 다운로드
데이터시트 AutoFocus Actuator Datasheet(국문) 다운로드
데이터시트 AutoFocus Actuator Datasheet(영문) 다운로드
