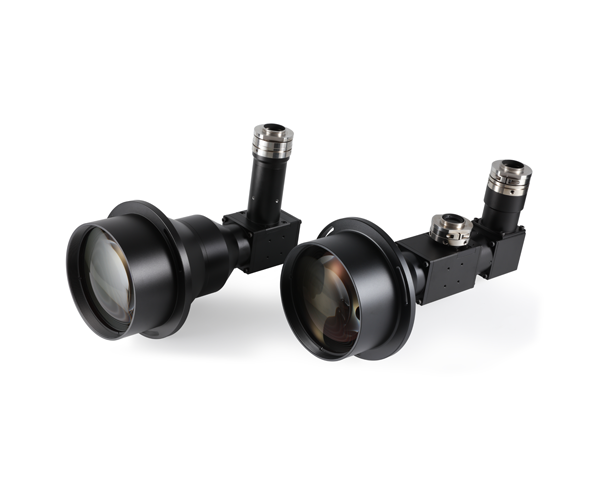

XF-5MDT01090436X120DSS-D-L90
높은 성능 및 합리적인 비용의 Telecentric Lens

주요 사양

Family PTL Series
Partnumber XF-5MDT01090436X120DSS-D-L90
Magnification 0.109 x
Image circle 11 mm
FOV 100.9 mm
Coaxial
NA 0.007
F/#
Wavelength
Type Bi-telecentric
Mount(변경제작가능)
WD 120 mm
Distortion <0.066 %
Telecentricity <0.01 °
Maker Canrill
Length 269.5 mm

다운로드

구분 파일명 다운로드
카달로그 2021 앤비젼 카달로그 다운로드
데이터시트 XF-5MDT01090436X120DSS-D-L90 Datasheet 다운로드
3D 도면 XF-5MDT01090436X120DSS-D-L90 3D model (DWG) 다운로드
XF-5MDT01090436X120DSS-D-L90 3D model (STEP) 다운로드
