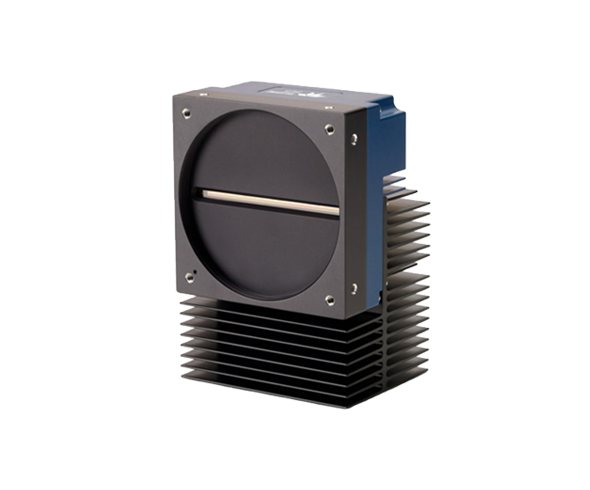

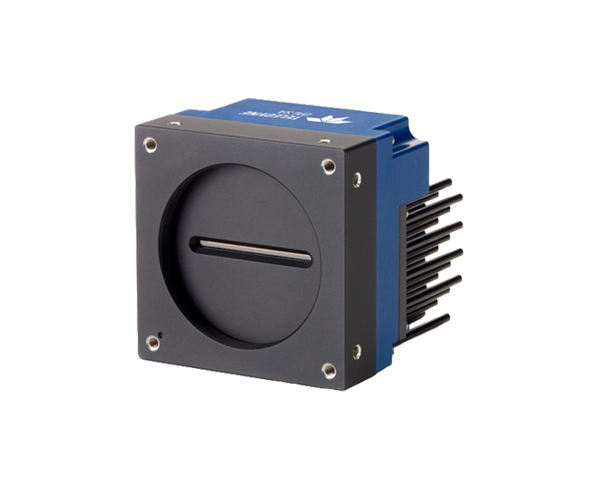

- Linea HS 4K 300kHz, CLHS SFP+
- 저렴한 비용으로 밝은 이미징을 구현하는 TDI 카메라
현존하는 TDI 라인스캔 카메라중
가장 높은 생산성을 제공하는 LineaHS 카메라를 소개합니다.
앤비젼에서 제공하는 Linea HS 4K는 최신 CMOS 기술이 적용된 TDI 카메라로 빠른 속도와 높은 감도, 낮은 노이즈 등 최고의 품질을 제공합니다. 또한, 다양한 이미징 조건을 구현한 영상 획득도 가능하여 검출력을 향상시킬수 있습니다.
주요 기능
Linea HS 카메라는 많은 까다로운 어플리케이션에 대한 감지 기능을 크게 향상 시키는 고유한 기능과 함께 사용가능한 최고의 성능을 제공합니다.
- HDR Imaging
- 카메라에서 외부 조명을 제어하는 동기화된 IO
- 최대 100m의 광섬유 케이블
미래를 위한 설비
Linea HS는 Xtium2와 페어링할 때 이미징 시스템에 PCIe Gen 3 플랫폼의 속도와 성능을 제공합니다. Xtium™2 CLHS FX8은 기본 광섬유로 구축되어 최대 4개의 양방향 SFP+ 모듈을 지원하여 컴팩트한 절반 길이의 단일 슬롯 솔루션에서 4.8 GBytes/s의 총 대역폭을 제공합니다.
슬림하고 견고하며 비용 효율적인 광섬유 케이블을 갖춘 Linea HS 및 Xtium2는 최대 100m의 케이블 길이로 가장 까다로운 최신 비전 어플리케이션을 가능하게 합니다.
슬림하고 견고하며 비용 효율적인 광섬유 케이블을 갖춘 Linea HS 및 Xtium2는 최대 100m의 케이블 길이로 가장 까다로운 최신 비전 어플리케이션을 가능하게 합니다.
어플리케이션
Linea HS는 열악한 조건에서도 고속 및 고감도 이미징을 가능하게 합니다.
극악의 환경에서 최대 처리량이 필요한 경우 Linea HS가 필요합니다.
- FPD 검사
- PCB 검사
- Wafer 검사
- 유전자 Sequencing
- Digital 병리학
극악의 환경에서 최대 처리량이 필요한 경우 Linea HS가 필요합니다.
주요 사양
| Family | Linea HS |
|---|---|
| Partnumber | HL-FM-04K30H-00-R |
| Number of Pixels | 4096 pixels |
| Number of Lines | 192 (128+64) |
| Line Rate | 300 kHz |
| Pixel Size | 5 µm |
| Interface | Camera Link HS LC fiber optic |
| Chroma | Mono |
| Responsivity | 500 DN/nJ/cm² |
| Dynamic Range | 70 dB |
| Sensor size(Image Circle) | 20.48 mm |
| Sensor type | CMOS |
| Mount | M58 x 0.75 |
| Size | 76 x 76 x 85 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2024년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2021년] Linea HS 8k / 13k / 16k Datasheet | |
| 매뉴얼 | [2023년] Linea HS series Manual | |
| 3D 도면 | Linea ML & HS 16K SFP 3D Model | |
동영상
- Linea HS CHARGE-DOMAIN CMOS 16k Multifield TDI LINE SCAN
완전히 새로워진 Linea HS™는 32k 해상도에서 최대 400kHz(CLHS 인터페이스를 통해 5Gpixels/sec 이상)의 놀라운 회선 속도를 제공합니다. 멀티필드는 단일 스캔으로 다양한 조명 조건(brightfield, darkfield, and backlight)을 사용하여 여러 이미지를 캡처할 수 있는 새로운 이미징 기술입니다. Teledyne DALSA의 Linea HS 멀티필드 카메라는 서로 다른 파장의 광원을 사용하여 최대 3개의 이미지를 캡처할 수 있는 업계 최초의 제품입니다.
