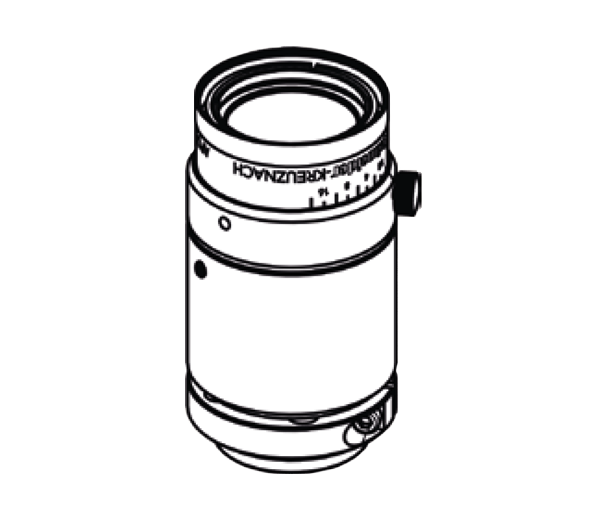

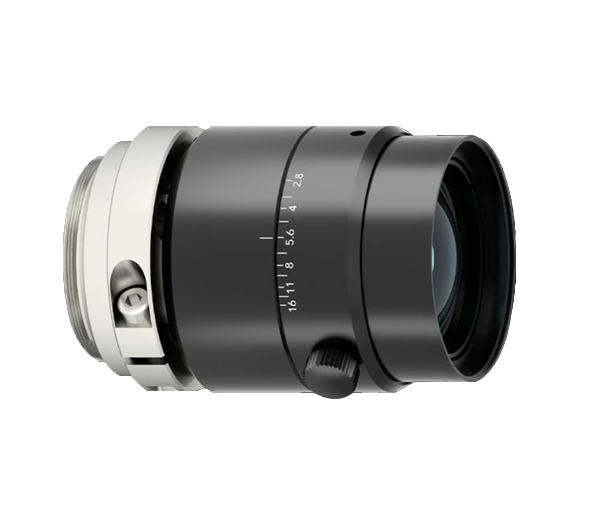

- BERYL 1.8/35 C-MI (구 Apo-Xenoplan)
- 2/3˝ / ø11mm 렌즈 5MP 컴팩트 렌즈
새로운 슈나이더 렌즈 제품명
- 뛰어난 성능은 그대로 -
앤비젼 협력사 슈나이더는 렌즈 라인업에 통일성을 부여하기 위해 2022년 3월부터 제품명들을 모두 변경하였음을 알려드립니다.
현재 앤비젼 홈페이지에서 신규명칭/기존명칭 함께 확인 가능하고, 제품명을 제외한 파트넘버, 렌즈 성능, 서비스 등은 기존과 모두 동일합니다.
현재 앤비젼 홈페이지에서 신규명칭/기존명칭 함께 확인 가능하고, 제품명을 제외한 파트넘버, 렌즈 성능, 서비스 등은 기존과 모두 동일합니다.
Compact 23 mm focal length C-Mount lens for 5 megapixel 2/3” sensors designed with low chromatic apparition ideal for quality assurance solutions. With the 400 nm - 1000 nm broadband AR coating, this lens is perfect match for surface inspection systems working in the visible range and in NIR.
Fast lens with high imaging performance over the entire fi eld, makes this lens suitable for metrology systems. When a special locking of the mechanics is needed to compensate industrial environment, such as machine vibration for instants, a ruggedized version to keep a stable image quality can be ordered.
Key features
- For 2/3” 5 megapixel sensors
- Low chromatic apparition
- 400 nm to 1000 nm Broadband AR coating
- Ruggedized version availabl

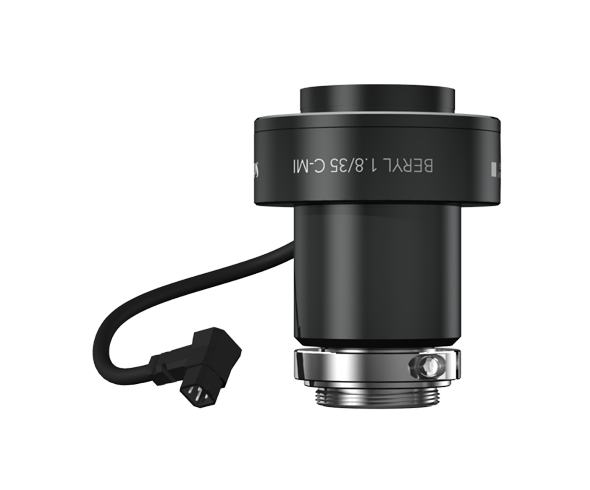

- Motorized p-iris available
Application
- Surface inspection
- Quality assurance
- Metrology
앤비젼 C-mount 광학계산기
간단한 입력을 통해 C-mount 렌즈 관련
유용한 정보를 얻을 수 있습니다. (로그인후 사용가능)
1) Focal Length
2) Working Distance
3) FOV
주요 사양
| Family | BERYL |
|---|---|
| Partnumber | 1061455 |
| Focal length | 35 mm |
| Image circle | 11 mm |
| Sensor Format(Inch) | 2/3" |
| F/# | 1.8 ~ 22 |
| Iris Option | Variable |
| Mount | C |
| MOD | 224 mm |
| Distortion | <-0.45 % |
| Magnification range | 0 ~ 0.1 x |
| Magnification | 0.1 x |
| Wavelength | 400 ~ 1000 |
| Type | Fixed focal length |
| Maker | Schneider |
| Resolution |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2022년] BERYL 1.8/35 C-MI Datasheet | |
| 3D 도면 | [2022년] BERYL 1.8/35 C-MI 3D Model(STP) | |
