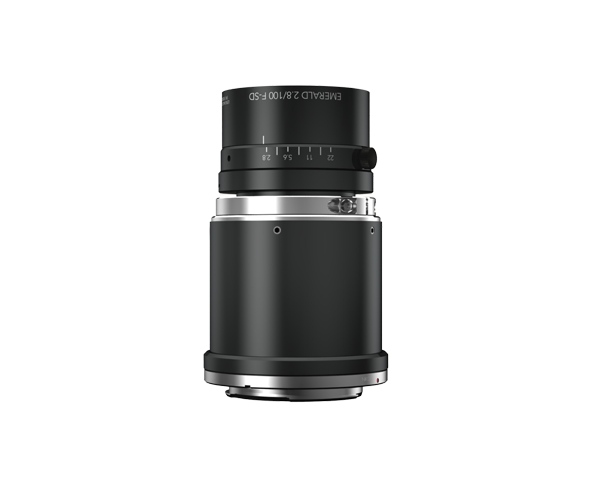

EMERALD 2.8/100 F-SD (구 Xenon-Emerald)
슈나이더 F-mount 렌즈

Key features

- Robust mechanics for rough industrial environment

- Compact design and low weight

- Focus and iris setting lockable

- High resolution optics 400 - 700 nm (VIS) / 700 - 1000 nm (NIR)

- Corrected for close up range

- Constant MTF over the entire image field

Application

- Machine vision and other imaging applications

- Quality control

- Web inspection

- Surface inspection

- Line scan applications

주요 사양

Family EMERALD
Partnumber 1064881
Focal length 100.07 mm
Image circle 43.2 mm
Sensor Format(Inch)
F/# 2.8 ~ 22
Iris Option Variable
Mount
MOD
Distortion
Magnification range 0.02 ~ 0.17 x
Magnification 0.05 x
Wavelength 400 ~ 1000
Type Fixed focal length
Maker Schneider
Resolution

다운로드

구분 파일명 다운로드
카달로그 2022 앤비젼 솔루션 가이드(전제품 카달로그) 다운로드
데이터시트 Xenon-Emerald 2.8/100 S, F-mount Datasheet (이전) 다운로드
데이터시트 EMERALD 2.8/100 F-SD Datasheet 다운로드
3D 도면 Xenon-Emerald 2.8/100 S, F-mount 3D file (STEP) (이전) 다운로드
3D 도면 EMERALD 2.8/100 F-SD 3D Model(STP) 다운로드
