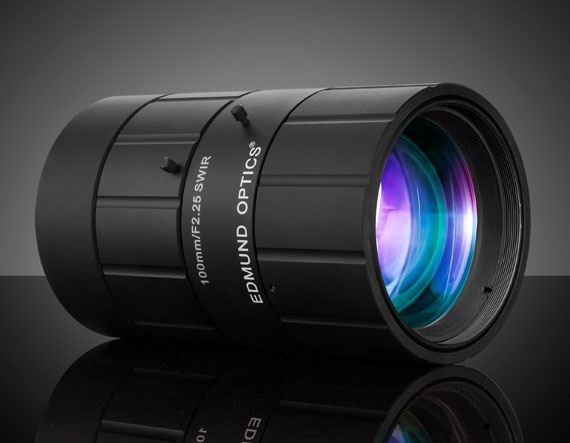

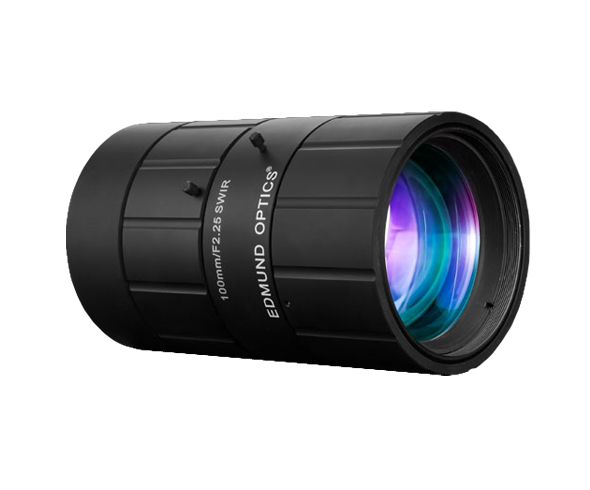

- SWIR Lens 2.25/100 (C)
- 100mm SWIR Series Fixed Focal Length Lens, C-Mount
Key features
- 단파적외선(SWIR) 스펙트럼 0.9 – 1.7μm 영역
- 콤팩트, 경량, COTS 이미징 렌즈
- 높은 출력을 위한 낮은 f/#
- 검사, 분류, 품질 제어를 포함한 다양한 용도에 적합한 제품
앤비젼 C-mount 광학계산기
간단한 입력을 통해 C-mount 렌즈 관련
유용한 정보를 얻을 수 있습니다. (로그인 후 사용가능)
1) Focal Length
2) Working Distance
3) FOV
주요 사양
| Family | SWIR Lens |
|---|---|
| Partnumber | 83-170 |
| Focal length | 100 mm |
| Image circle | 25.6 mm |
| Sensor Format(Inch) | 4/3" |
| F/# | 2.25 ~ 22 |
| Iris Option | Variable |
| Mount | C |
| MOD | 400 mm |
| Distortion | |
| Magnification range | 0 ~ 0.333 x |
| Magnification | 0.166 x |
| Wavelength | SWIR |
| Type | Fixed focal length |
| Maker | Edmund |
| Resolution |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2026년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | SWIR Lens 2.25/100 (C) Datasheet | |
| 3D 도면 | SWIR Lens 2.25/100 3D Model | |
| 3D 도면 | SWIR Lens 2.25/100 3D Model (STEP) | |
