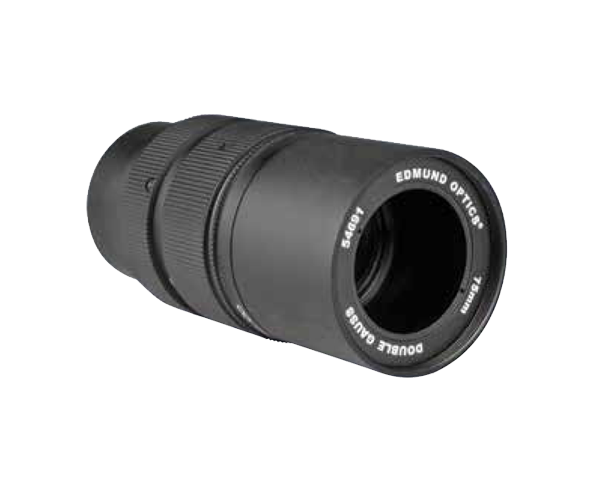

- Double gauss series 4/75
- 18mm DG Series Fixed Focal Length Lens
TECHSPEC® DG Series Fixed Focal Length Lenses는 Double Gauss 디자인을 활용해 일반적으로 이용할 수 있는 fixed focal length lenses의 성능을 뛰어넘으면서도, 고성능 소형 사이즈와 우수한 가치를 제공합니다.
이 렌즈는 사용자로 하여금 motorized focusing 움직임을 가능하게 하는 기계적 디자인을 특징으로 하며, 100lp/mm 이상의 이미지 해상력을 만들어 내고 기본적인 C-mount 규격을 보유합니다.
DG Series lenses는 일반적으로 머신 비전, 어셈블리라인 통합, 측정 및 이미지 분석 등에 사용됩니다.
Key features
- Double Gauss (DG) 디자인으로 0.3% 미만의 낮은 왜곡 보유
- 최대 4/3” 센서까지 지원
- 기계 통합을 위한 낮은 프로파일의 고정형 하우징
- 고해상도 카메라에 적합
앤비젼 C-mount 광학계산기
간단한 입력을 통해 C-mount 렌즈 관련
유용한 정보를 얻을 수 있습니다. (로그인 후 사용가능)
1) Focal Length
2) Working Distance
3) FOV
주요 사양
| Family | Double gauss series |
|---|---|
| Partnumber | 54-691 |
| Focal length | 75.00 mm |
| Image circle | 21.33 mm |
| Sensor Format(Inch) | 4/3" |
| F/# | 4.0 ~ 30 |
| Iris Option | Variable |
| Mount | C |
| MOD | 250 mm |
| Distortion | <0.3 % |
| Magnification range | 0 ~ 0.428 x |
| Magnification | 0.214 x |
| Wavelength | Visible |
| Type | Fixed focal length |
| Maker | Edmund |
| Resolution |
