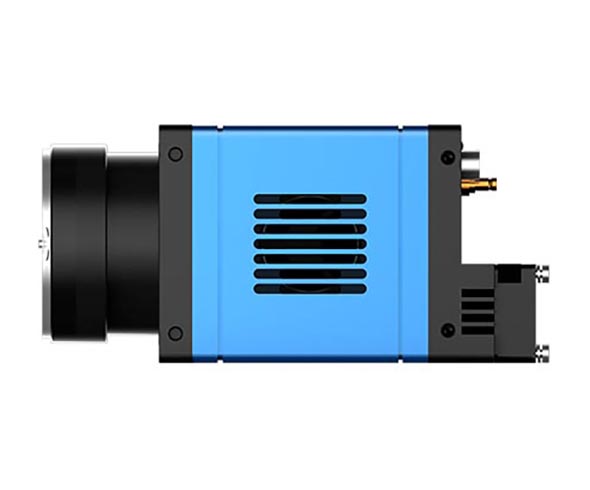

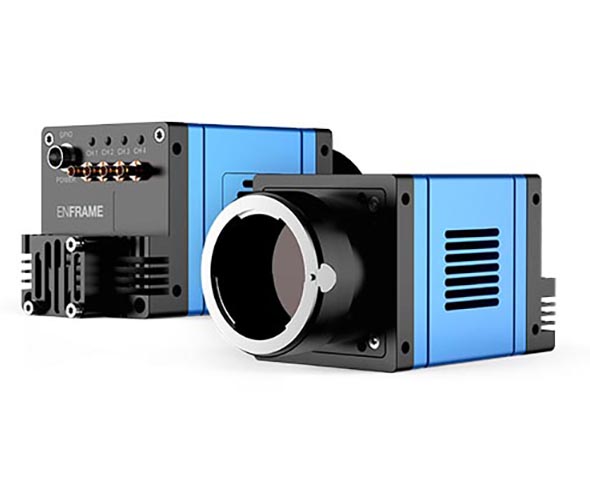

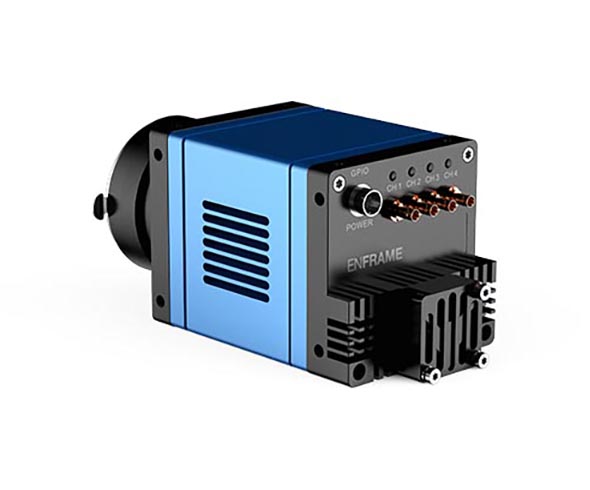

- ENFRAME 50M Color, CXP
- 해상도/ 속도뿐만 아니라 최상의 이미지 품질을 모두 만족 시키는 고해상도 카메라
안내: 본 제품은 단종되었습니다.
최대한 A/S 가능일까지 수리 서비스 예정이나, warranty 기간내 수리 불가시 credit 후 고객동의에 따라 자체 폐기될 예정입니다.
회수 요청 시 수리되지 않은 상태로 반환되며 credit 발행은 되지 않을 예정입니다. 자세한 사항은 담당 영업사원에게 문의 바랍니다.
단종된 제품과 비슷한 사양의 대체 상품을 원하신다면 아래 리스트를 참고 부탁드립니다.
|
대체 제품 |
넓은 FOV를 검사할 때 생산성이 높아집니다.
ENFRAME 50M는 7,920 x 6,004의 높은 해상도로 넓은 FOV(Field of view)가 필요한 경우 유효한 해상도를 제공합니다. 예를 들어, 7,680 x 4,320 의 픽셀 해상도가 필요할 때 이를 한 대의 카메라로 검사하는 것이 가능합니다. (*7,680 x4,320 은 FPD Mobile UHD Device를 2배, 또는 Mobile QHD Device를 3배의 픽셀 비율로 검사 할 때 필요한 FOV입니다.) 또한, 15,360 x 8,640의 픽셀 해상도가 필요 할 때 4대의 카메라로 검사하는 것이 가능합니다. (*15,360 x 8,640는 UHD TV를 4배의 픽셀 비율로 검사 할 때 필요한 FOV입니다.)
빠른 속도로 검사 시간도 줄일 수 있습니다.
ENFRAME 50M는 30fps의 빠른 속도를 가지고 있어, 5fps의 속도를 갖는 타 제품과 비교 할 때 imaging grab time을 획기적으로 줄여 Tact time을 줄이고 생산성을 높입니다. 기존 5fps 카메라로 10s의 image grab time과 10s의 processing time을 사용하여 총 20s의 검사 시간이 소요 되었다고 가정할 때 ENFRAME 50M는 11.6s로 기존 대비 58%의 시간으로 동일한 검사가 가능합니다.
독보적인 이미지 품질로 검사의 만족도가 올라갑니다.
ENFRAME 50M는 hot pixel의 영향없이 깨끗한 이미지를 제공하여 원하는 검사가 가능 합니다. 또한 기존 CCD의 tap mismatch, CMOS의 non-uniformity(pattern noise)를 제거하였습니다. 우수한 dark noise 특성을 제공 하여 어떤 검사조건에서도 우수한 검출력을 제공합니다. 마지막으로 ENFRAME 50M는 전 밝기 영역에서 우수한 uniformity와 linearity를 제공하는 카메라 입니다.
ENFRAME 50M는 전 밝기 영역에서 우수한 uniformity와 linearity를 제공합니다.
ENFRAME 50M는 PRNU(Pixel response non-uniformity)를 측정하였을 때 낮은 표준 편차 값과 우수한 linearity 성능을 보여 줍니다. 이는 CCD 29M와 대비 동등 수준이며 CMOS 25M 대비 하여 월등한 성능을 나타냅니다. 또한 Column line간의 표준 편차를 측정 하였을 때 카메라 출력 전 구간에서 1DN 이하의 성능을 보입니다. 이는 CCD 29M 대비 우수하며, CMOS 25M 대비 월등한 성능을 나타냅니다.
주요 사양
| Family | ENFRAME |
|---|---|
| Partnumber | NF-X1-50M30-01-KC |
| Resolution | 50 Megapixel |
| Resolution(H*V) | 7920 x 6004 pixel |
| Sensor | CMOSIS CMV50000 |
| Sensor size(Image Circle) | 45.72 mm |
| Sensor Format(Inch) | |
| Turbodrive Frame Rate | |
| Frame Rate | 30 fps |
| Pixel Size | 4.6 μm |
| Interface | CoaXPress (CXP-6) |
| Chroma | Color |
| Readout Method | Global |
| Dynamic Range | 64 dB |
| Sensor type | CMOS |
| Mount | M58 x 0.75 |
| Size | 72 x 72 x 114 mm |
| Maker | Huaray |
