- enAF 1MHz 10x
- 1MHz 10x Autofocus Module developed by Envision
고속의 검사 환경에서 실시간으로 자동초점이 가능한
앤비젼 개발 고속,고정밀 AutoFocus 모듈을 소개합니다.
Feature Highlight

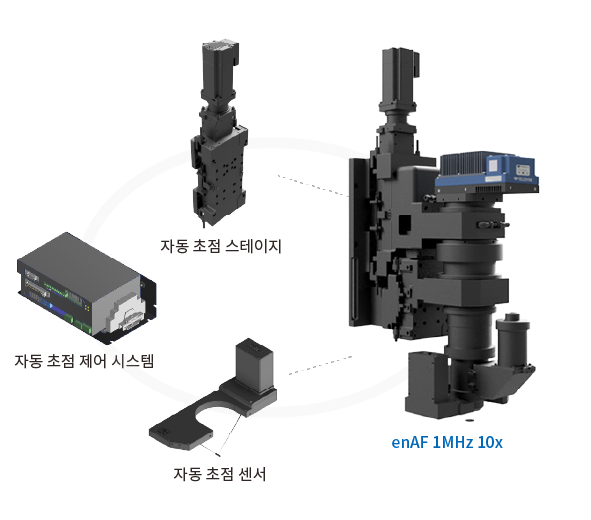

자동초점 스테이지, 자동초점 제어시스템, 자동초점 센서의
컴포넌트로 구성되어 있습니다.
- 고속 카메라 대응 : 최대 1MHz
- 폭넓은 배율 지원 : 1.67x ~ 28.1x
- 필드에서 검증된 고속 AF 시스템
- BF, DF 복합 모듈과 호환
- 다양한 라인업 보유

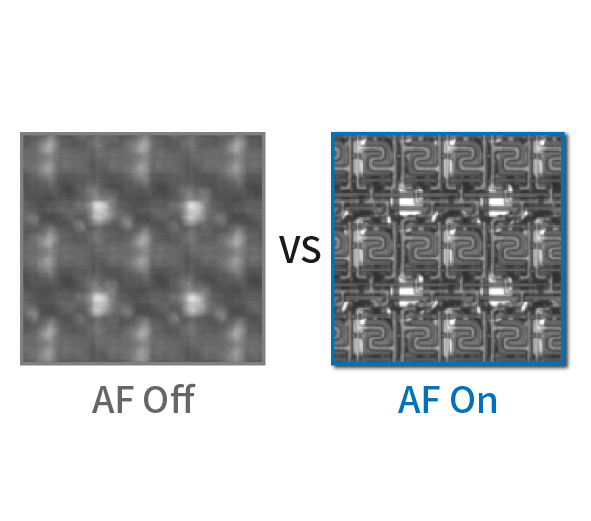

Autofocus Off/On 이미지 비교
앤비젼의 AutoFocus Module은 이미징 광학계를 검사 대상체의 굴곡을 따라 Z축으로 실시간 제어하여 모든 영역에서 최적 포커스 영상을 구현하는 모듈입니다.
앤비젼의 Autofocus actuator가 적용된 이미징 모듈은 Tact time 단축을 위한 고속 AOI 환경에서도 검사체의 굴곡을 정밀하게 추종할 수 있습니다.
앤비젼의 Autofocus actuator가 적용된 이미징 모듈은 Tact time 단축을 위한 고속 AOI 환경에서도 검사체의 굴곡을 정밀하게 추종할 수 있습니다.
Applications
- FPD
- PCB
- Film
- Semiconductor
Specifications
| Family | enAF 1MHz |
|---|---|
| Partnumber | EO-IM-APDA00-005 |
| Sample Speed | 500 mm/s |
| Max Tracking Error | 1.5 µm |
| Min.DOF | ±2.3 µm |
| Magnification | 10.0 x |
| Focusing Range | 20 mm |
| PC Interface | Ethernet |
| Slope Condition | 20µm/50mm |
| Motion | Dual Motion |
| 카메라 | Line scan |
| 앤비젼 적용 카메라 | Linea HS2 16k 1MHz |
| 앤비젼 적용 렌즈 | APO Diamond 10x |
