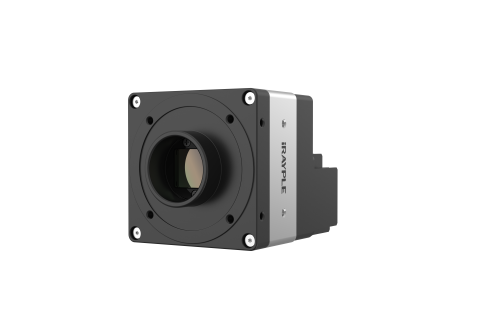

- HuaRay iRAYPLE 25M Mono, CXP-12 (4ch) compact
- Gpixel 센서 기반의 Compact한 사이즈의 카메라
CXP 12로 데이터 전송 폭은 2배 향상되고, 크기는 작아져 공간 효율성을 향상시킨
iRAYPLE Area Compact CXP 카메라를 소개합니다.
iRAYPLE Area CXP Compact 카메라 시리즈는 프레임 그래버 한개당 최대 4대의 카메라를 연결하여 Compact한 장비 구성이 가능합니다.
주요 특징
1) 최신 Gpixel CMOS 센서 사용
2) 60x60x47.5mm의 Compact한 사이즈
3) CXP-12 interface, 4 x 12.5Gbps bandwidth
4) 저발열 설계로 안정적인 검사
5) 1.1" image circle
어플리케이션
1) 2nd battery alignmnet
2) Semiconductor
3) FPD Cell/ Module
4) Electronics manufacturing
주요 사양
| Family | iRAYPLE |
|---|---|
| Partnumber | AX0257MP4E-100 |
| Resolution | 25 Megapixel |
| Resolution(H*V) | 5120 x 5120 pixel |
| Sensor | Gpixel GMAX 0505 |
| Sensor size(Image Circle) | 18.1 mm |
| Sensor Format(Inch) | 1.1" |
| Turbodrive Frame Rate | |
| Frame Rate | 150 fps |
| Pixel Size | 2.5 μm |
| Interface | CXP-12 x 4ch |
| Spectrum | Mono |
| Readout Method | Global |
| Dynamic Range | 63 dB |
| Sensor type | CMOS |
| Mount | C |
| Size | 60 x 60 x 47.5 mm |
| Maker | Huaray |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2025년] HuaRay iRAYPLE 25M Mono, CXP-12 (4ch, C) Datasheet | |
| 매뉴얼 | [2022년] HuaRay iRAYPLE CoaXPress Area Scan Camera Manual | |
| 3D 도면 | [2025년] HuaRay iRAYPLE 60x60x47.5 CXP 3D 도면(STEP) | |
