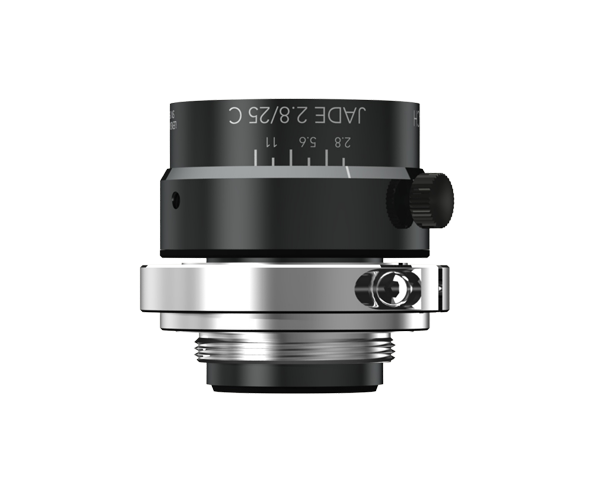

JADE 2.8/25 C (구 Xenon-Jade)
1.2" ø19.3mm의 High resolution 렌즈

새로운 슈나이더 렌즈 제품명



- 뛰어난 성능은 그대로 -

앤비젼 협력사 슈나이더는 렌즈 라인업에 통일성을 부여하기 위해 2022년 3월부터 제품명들을 모두 변경하였음을 알려드립니다.
현재 앤비젼 홈페이지에서 신규명칭/기존명칭 함께 확인 가능하고, 제품명을 제외한 파트넘버, 렌즈 성능, 서비스 등은 기존과 모두 동일합니다.


Key features

- 1.2" (19.3mm) max. sensor size

- Very high resolution down to 2.4µ pixel size

- Low chief ray angle suitable for all SONY Pregius™ generations

- C-Mount

- 5 focal lengths: 12mm - 50mm

- Initial aperture F2.8

Application

- Machine Vision

- AOI (Automated Optical Inspction)

- 3D and 2D measurement

- Traffic and surveillance

- Robotic Vision

앤비젼 C-mount 광학계산기

간단한 입력을 통해 C-mount 렌즈 관련

유용한 정보를 얻을 수 있습니다. (로그인 후 사용가능)



1) Focal Length

2) Working Distance

3) FOV

주요 사양

Family JADE
Partnumber 1098480
Focal length 25.61 mm
Image circle 19.3 mm
Sensor Format(Inch) 1.2"
F/# 2.8 ~ 16
Iris Option Variable
Mount
MOD 118 mm
Distortion
Magnification range 0 ~ 0.2 x
Magnification 0.2 x
Wavelength 400 ~ 1000
Type Fixed focal length
Maker Schneider
Resolution

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2022년] JADE 2.8/25 C Datasheet 다운로드
3D 도면 [2022년] JADE 2.8/25 C 3D Model(STP) 다운로드
