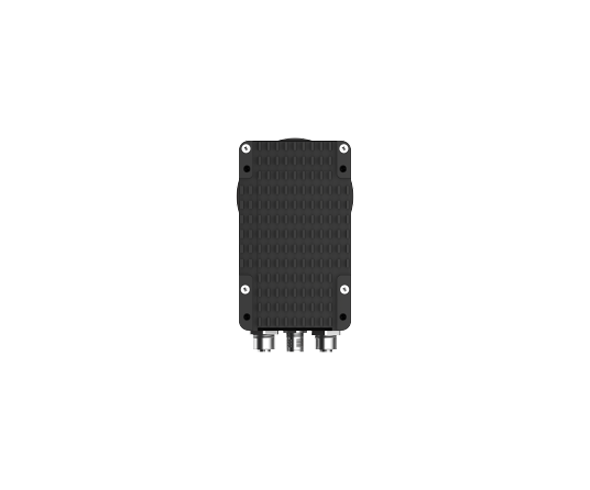

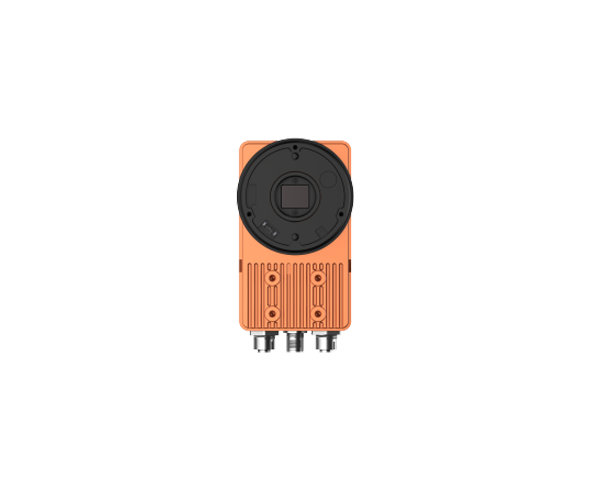

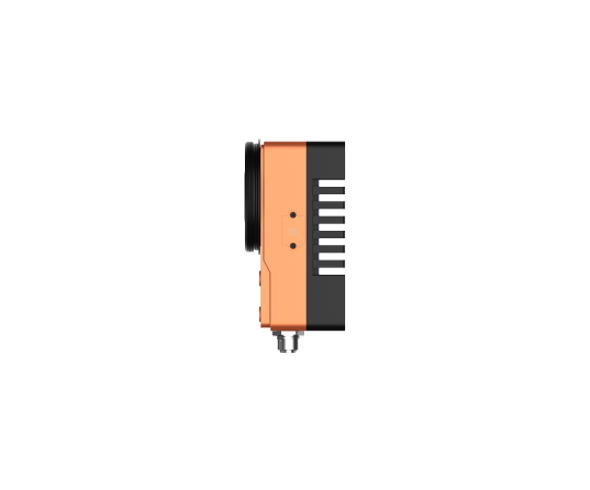

20M X86 Smart camera
Windows 10 OS가 내장된 PC-based smart camera

주요 특징

1) Windows 10 OS가 내장된 PC 일체형 카메라

2) 1.3MP ~ 20MP 다양한 해상도 지원, 모든 해상도 동일 크기

3) 다양한 센서 해상도 및 C마운트를 사용하여 배율 등 광학적 부분을 자유롭게 구성

4) 24V 출력 내장 조명 회로를 통해 원하는 조명 장착 가능(별도의 조명 컨트롤러 필요 없음)

5) MVP 프로그램을 통해 구현한 기능을 바로 MS Visual studio(MFC,C#)로 변환 가능(카메라 내부에 Visual studio 설치 가능)

6) Gigabit Ethernet을 통한 외부 통신 가능(별도의 PLC,PC,Server 등)

7) RGB Port(D-sub)를 통해 모니터 연결, USB 포트를 통해 키보드/마우스/메모리 연결하여 사용 가능



딥러닝 알고리즘 기반 이미지 처리

딥러닝 알고리즘이 제품에 내장되어 있어 사용자가 원하는 다양한 이미지 처리가 가능합니다.(DPM 코드 리딩, 치수 측정, OCR, Pattern matching, 위치 파악 등) 또한 스마트 카메라 내에 외부 딥러닝 소프트웨어도 설치하여 사용할 수 있습니다.



MVP 프로그램을 통한 쉽고 빠른 구동 및 MS Visual studio 프로젝트 변환

스마트 카메라와 함께 사용하는 소프트웨어인 MVP 프로그램은 코딩 언어를 잘 몰라도 누구나 쉽게 순서도처럼 작성하여 구성할 수 있습니다. 또한 필요에 따라 사용자가 원하는 유저 프로그램을 카메라에 설치하여 구동할 수 있습니다. 또한 MVP에서 생성한 프로젝트를 Microsoft Visual studio 관련 프로젝트 및 code로 변환할 수 있습니다. 이를 통해 사용자가 MFC나 C# Dialog 프로그램과 함께 사용할 수 있고, 코드를 직접 구성 및 삽입하여 원하는 기능이 추가된 프로그램을 제작할 수 있습니다.(C++ project, C++ code, C# Project / C# Code)



주요 사양

Family iRAYPLE X86
Partnumber DH-MV-SI5B00MG002E
Resolution 20 Megapixel
Resolution(H*V) 5472 x 3648 pixel
Frame Rate 21 fps
Focal length
Interface GigE
Chroma Mono
Readout Method Rolling
Maker Huaray
Working distance

다운로드

구분 파일명 다운로드
카달로그 [2024년] 앤비젼 전제품 카달로그 다운로드
데이터시트 [2023년] iRAYPLE X86 smart camera Datasheet (한글) 다운로드
데이터시트 [2023년] DH-MV-SI5B00MG002E 데이터시트(영문) 다운로드
매뉴얼 [2023년] 앤비젼 iRAYPLE x86 스마트카메라 통합 사용자 매뉴얼(한글) 다운로드
매뉴얼 [2022년] iRAYPLE X86 Smart Camera Manual(영문) 다운로드
