- LCI1620
- 최대 16kHz의 속도로 실시간 단층촬영이 가능한 2D+3D 라인스캔 솔루션
실시간 단층 촬영이 가능한 3D 라인스캔솔루션 LCI를 소개합니다.
LCI 기술은 Line Confocal Imaging의 약자로 백색광에서 분산된 파장별 높이 정보가
카메라 센서의 각 라인별로 매칭되어 실시간으로 제품의 단면을 측정하는 특허 기술입니다.
LCI 성능

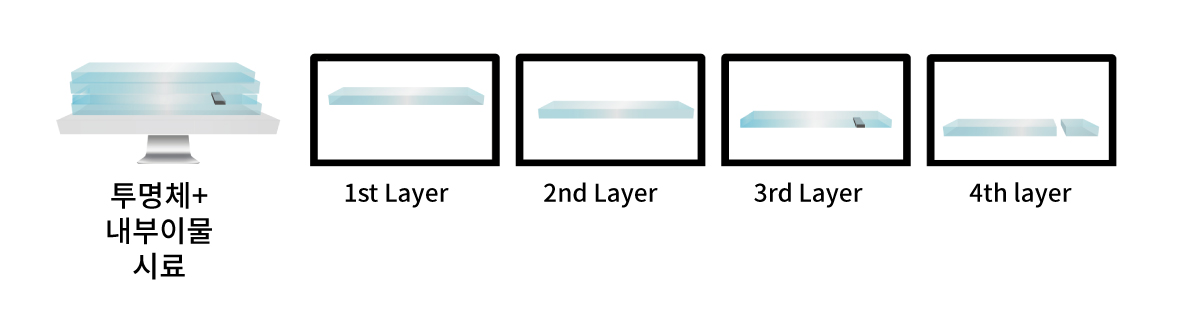

LCI는 최소 50µm Thickness단위로 측정하여 각 Layer 단면정보를 2D&3D로 동시 획득 가능하고, 내부에 있는 이물 높이도 측정 가능합니다.
2048개의 3D raw 측정 데이터 포인트와 최대 4kHz의 속도로 실시간 단층촬영(CT)이 가능한 2D+3D 라인스캔 솔루션을 다양한 검사/비전 어플리케이션에 적용할 수 있습니다.
주요 특징
1) Real-time으로 투명체 제품 단면 검사/측정 가능
2) 내부 이물 검사/측정 가능
3) 2D & 3D 동시 획득
4) In-Line에서 실시간으로 움직이는 제품의 높이 측정 가능
5) 기존 타 3D 대비 Z축 스캔 없이 높이 측정 (비접촉식)
6) 진동 및 외부 환경에 강함
LCI 어플리케이션
주요 사양
| Family | LCI |
|---|---|
| Partnumber | LCI1620 |
| Max.FOV | 17 mm |
| Max.Optical Resolution | 9.90 μm |
| Max.Vertical Resolution | |
| Working Distance | 64 mm |
| Measuring Range | 5.50 mm |
| Measurement Speed | 11000 Hz |
| number of points/profile | 1728 |
| Max. Object Slope | 13.5 deg |
| Spot Size | |
| Wavelength | VIS |
| Dimensions | 432 x 358 x 113 mm |
| Weight | 21 kg |
| Pitch (distance between 2 points) | |
| Accuracy | |
| Repeatability | 0.25 μm |
| Interface | |
| Maker | LMI Technologies |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | 2021 앤비젼 카달로그 |  |
| 데이터시트 | LCI1620 Datasheet | |
| 매뉴얼 | LCI1220/1620 Manual | |
| 애플리케이션노트 | OLED 디스플레이 검사 | |
| 표면 거칠기 측정 검사 | |
|
| 의료 멸균 포장재 검사 | |
|
| 반도체 품질 검사 | |
|
| 3D 도면 | LCI1620 3D Model (STEP) | |
| LCI1620 3D Model (PDF) | |
