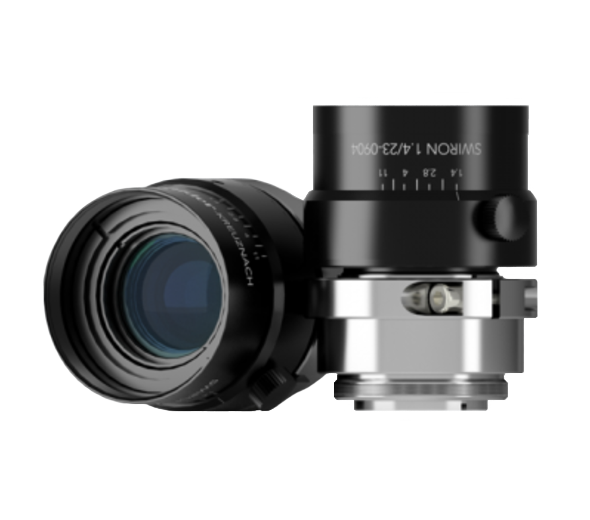

- CHAROITE 1.4/23 C (구 SWIRON)
- SWIR 렌즈
새로운 슈나이더 렌즈 제품명
- 뛰어난 성능은 그대로 -
앤비젼 협력사 슈나이더는 렌즈 라인업에 통일성을 부여하기 위해 2022년 3월부터 제품명들을 모두 변경하였음을 알려드립니다.
현재 앤비젼 홈페이지에서 신규명칭/기존명칭 함께 확인 가능하고, 제품명을 제외한 파트넘버, 렌즈 성능, 서비스 등은 기존과 모두 동일합니다.
현재 앤비젼 홈페이지에서 신규명칭/기존명칭 함께 확인 가능하고, 제품명을 제외한 파트넘버, 렌즈 성능, 서비스 등은 기존과 모두 동일합니다.
The compact 23 mm focal length SWIRON is lens for 2/3” sensor, for SWIR wavelength range. This lens is extremely robust and insensitive to rough ambient conditions, with the result that the lens retains its high optical imaging performance in industrial environments, as in fl uid inspection systems. The secure locking of the iris and focus settings and the SWIR coating of 800 - 1800 nm is standard for this lens. Ideal for LIDAR application and agriculture applications.
Key features
- Suitable for 2/3” sensor
- Minimized focal shift
- Distortion less than 1%
- Designed for 800 nm - 1800 nm
Application
- Bio-pharmaceuticals / medical
- Fluid inspection
- Food control / agriculture
- Plastic waste sorting
- Solar inspection
- LIDAR
- Hyperspectral imaging / material testing
앤비젼 C-mount 광학계산기
간단한 입력을 통해 C-mount 렌즈 관련
유용한 정보를 얻을 수 있습니다. (로그인 후 사용가능)
1) Focal Length
2) Working Distance
3) FOV
주요 사양
| Family | CHAROITE |
|---|---|
| Partnumber | 1063163 |
| Focal length | 23.13 mm |
| Image circle | 11 mm |
| Sensor Format(Inch) | 2/3" |
| F/# | 1.4 ~ 11 |
| Iris Option | Variable |
| Mount | C |
| MOD | 63 mm |
| Distortion | |
| Magnification range | 0 ~ 0.2 x |
| Magnification | 0.2 x |
| Wavelength | 800 ~ 1800 |
| Type | Fixed focal length |
| Maker | Schneider |
| Resolution | None |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2026년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | [2022년] CHAROITE 1.4/23 C Datasheet | |
| 3D 도면 | [2022년] CHAROITE 1.4/23 C 3D Model(STP) | |
