- Genie Nano 12.4M Mono, 5GigE
- 고속 데이터 전송을 위해 더욱 강력해진 새로운 5GigE 표준 인터페이스 카메라
설계 변경없이 기존 시스템에서 속도 업그레이드가
가능한 Genie Nano 5GigE 카메라를 소개합니다.
Genie Nano 5GigE area 카메라 특징은 동일 해상도 제품 중 가장 작은 정도의 바디 크기로 협소한 공간에도 설치할 수 있습니다.
10GigE로 설계할 경우 extra power 공급을 위해 Power circuit board 크기 및 FPGA가 변경 되고,
발열문제 해결을 위한 방열판 구조로 인해 기존 GigE 대비시스템 변경이 불가피하지만, 5GigE는 기존과 동일한 디자인으로 시스템 구현이 가능합니다.
10GigE로 설계할 경우 extra power 공급을 위해 Power circuit board 크기 및 FPGA가 변경 되고,
발열문제 해결을 위한 방열판 구조로 인해 기존 GigE 대비시스템 변경이 불가피하지만, 5GigE는 기존과 동일한 디자인으로 시스템 구현이 가능합니다.
적은 비용으로 빠른
frame rate 제공(Turbo Drive)
Genie Nano 카메라는 고속으로 데이터를 전송이 가능한 TurboDrive™ 기술을 탑재하였습니다. TurboDrive™ 는 무손실 이미지 압축 기술로 5GigE 대역폭을 넘어서 빠르게 데이터를 전송할 수 있는 고급 데이터 모델링을 사용합니다. 단, 촬영 이미지의 복잡도에 따라서 다른 압축률을 보이며 Frame rate는 압축률의 영향을 받습니다.
손실 없는 이미지를 안정적으로
얻을 수 있는 T2IR 기능
Genie Nano 5GigE area 카메라에 탑재된 T2IR(Trigger To Image Releability)은 ‘트리거-호스트 메모리 저장’과정에서 발생할 수 있는 오류에 대한 이벤트를 애플리케이션 개발자에게 알리고, 이 오류에 대한 행동을 취할 수 있게 해주는 기능입니다. T2IR을 통해 카메라의 트리거 수신부터 컴퓨터에 데이터 전송이 완료되는 시점까지 동작 모니터링을 통해 문제 원인을 빠르게 검증할 수 있어 손실 없는 적절한 이미지를 얻을 수 있고, 유지보수 업무에도 유용합니다.
한번 촬영으로 다조건 영상 이미지를
얻을 수 있는 Cycling Mode
Genie Nano 5GigE area 카메라에 내장된 Cycling Preset Mode는 Exposure, gain, exposure delay, output line등 step별 feature 지정하여 빠른 속도로 최대 64가지 다른 조건의 이미지 취득 가능합니다.
100m가 넘는 거리에서도
안정적으로 데이터 전송가능
Genie Nano 5GigE 인터페이스는 최대 100m(권장 80m)까지 데이터를 전송가능하며 케이블 변경 없이 기존 1GigE Cable로 호환 가능하여 장거리 어플리케이션에 적합합니다.
주요 사양
| Family | Genie Nano |
|---|---|
| Partnumber | G5-GM30-M4040 |
| Resolution | 12.4 Megapixel |
| Resolution(H*V) | 4112 x 3008 pixel |
| Sensor | Sony IMX 253 |
| Sensor size(Image Circle) | 17.58 mm |
| Sensor Format(Inch) | 1.1" |
| Turbodrive Frame Rate | 63.79 fps |
| Frame Rate | 50 fps |
| Pixel Size | 3.45 μm |
| Interface | 5GigE |
| Spectrum | Mono |
| Readout Method | Global |
| Dynamic Range | 76.5 dB |
| Sensor type | CMOS |
| Mount | C / CS |

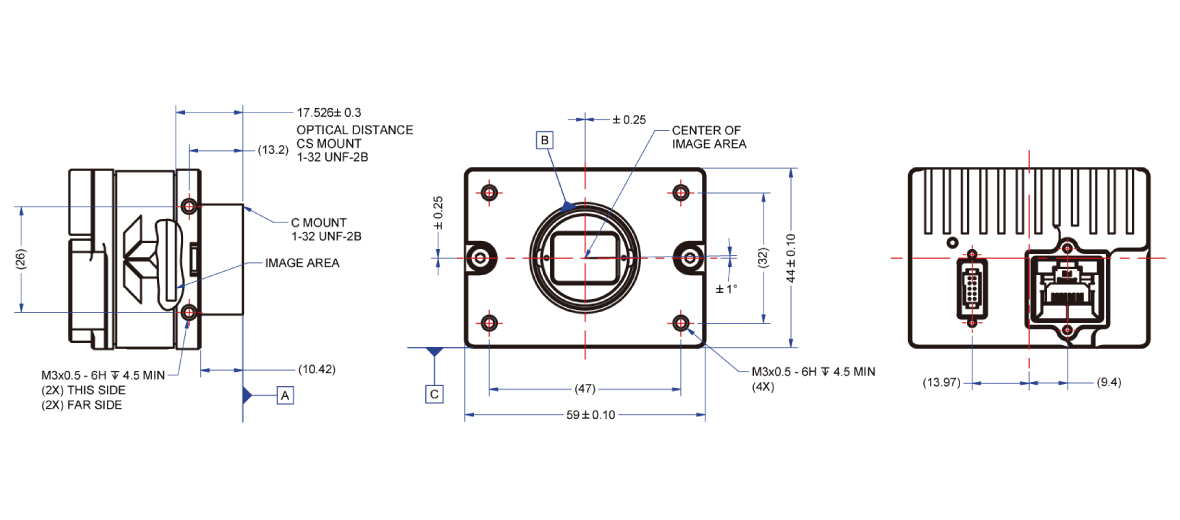

| Size | 59 x 44 x 32 mm |
| Maker | Teledyne Dalsa |
다운로드
| 구분 | 파일명 | 다운로드 |
|---|---|---|
| 카달로그 | [2025년] 앤비젼 전제품 카달로그 |  |
| 데이터시트 | Genie Nano 5GigE Family Datasheet | |
| 매뉴얼 | [2021년] Genie Nano 5GigE Manual | |
| 3D 도면 | Genie Nano 5GigE 3D Model (STEP) | |
| 3D 도면 | Genie Nano 5GigE 3D Model (PDF) | |
